Результат выполнения конструкторской разработки.

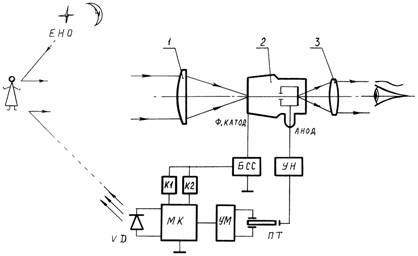

Сущность способа включения прибора ночного видения показана на чертеже и заключается в следующем. МК формирует на УМ пачки импульсов, чем осуществляется периодическая подача колебаний к ПТ и создаются дополнительные переходные процессы. В каждой последующей пачке импульсов МК формирует частоту импульсов, отличную от частоты в предыдущей пачке и меняющуюся с заданным дискретом от минимальной резонансной до максимальной резонансной частоты ПТ, непрерывно повторяя эту последовательность, чем обеспечивается гарантированное попадание частоты импульсов от одной пачки (или от группы пачек ) из этой последовательности на частоту резонанса ПТ при любых изменениях внешних условий эксплуатации прибора ночного видения. Дополнительные переходные процессы улучшает стабильность запуска ПТ, а периодичность подачи колебаний пачками импульсов уменьшает потребляемый ток. Излучение (ЕНО) от местности через объектив 1 попадает на фотокатод ЭОП 2, усиливается, переносится на экран ЭОП 2 и рассматривается через окуляр 3, при этом ток, протекающий по цепи фотокатода, определяется величиной падающего на фотокатод светового потока - см. Криксунов Л.З. Справочник по основам инфракрасной техники. - М.: Советское радио, 1978, с.289. Часть протекающего через фотокатод тока от БСС поступает на компараторы К1 и К2, при этом К1 задает уровень сигнала, с которым сравнивается сигнал от БСС, менее которого МК включает подсветку, К2 задает уровень сигнала более уровня задаваемого К1. При этом после включения подсветки МК в перерывах между пачками импульсов, подаваемых на УМ, производит периодическое выключение подсветки на время t cp, сравнивает в этот момент уровень сигнала с БСС, меняющимся от ЕНО, с уровнем компаратора К2 и при превышении его выключает подсветку. Таким образом исключается введение системы в автоколебательный режим включения и выключения подсветки из-за влияния на сигнал с БСС изменения ЕНО от собственного излучения подсветки при ее включении и выключении, а время сравнения t cp должно быть меньше, чем время инерции зрения, чтобы при рассматривании изображения глаз наблюдателя не замечал мерцания яркости экрана ЭОПа. Также возможно соединение БСС с МК через один компаратор (К), который задает нижний уровень, при этом после включения подсветки К переходит на верхний, более высокий уровень, с которым МК производит сравнение в момент времени t cp и при превышении его отключает подсветку, а К после отключения подсветки снова переходит на нижний уровень.

Положительный эффект от предлагаемых технических решений заключается в повышении стабильности запуска ПТ прибора ночного видения, в уменьшении потребляемого тока и в обеспечении непрерывного наблюдения ночью без потери видимости предметов и без отвлечения на ручное включение подсветки прибора ночного видения за счет использования микроконтроллера для формирования пачек импульсов разной частоты и управления включением подсветки от изменения тока фотокатода ЭОПа от изменяющейся ЕНО.
