Результат выполнения конструкторской разработки.

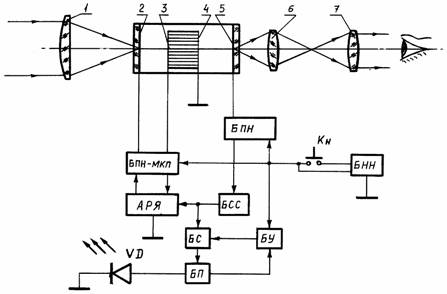

Сущность способа включения подсветки прибора ночного видения показана на чертеже и заключается в следующем. Напряжение батареи питания в блоке низковольтного напряжения (БНН), например с электронной схемой включения прибора от кнопки Кн или включением обычным тумблером, преобразуется в переменное напряжение, повышается и выпрямляется с умножением в блоке БПН до уровня требуемого напряжения питания ЭОП. Экран ЭОП соединяют с БПН, БПН соединяют с БСС (например, в виде резистора), блок питания БПН-МКП соединяют с МКП, блок БСС соединяют с БПН-МКП через блок АРЯ, БСС соединяют с БП через БС (например, в виде компаратора), БУ (например, в виде транзисторного ключа) соединяют с БП и БС. Излучение ЕНО от местности через объектив 1 попадает на фотокатод ЭОП 2, на вход МКП 3, усиливается МКП и с выхода МКП 4 усиливается еще раз и попадает на экран ЭОП 5, при этом ток, протекающий по цепи анода ЭОП, определяется величиной падающего на фотокатод светового потока - см. Л. З. Криксунов "Справочник по основам инфракрасной техники", Москва, Советское радио, 1978, с. 289. Часть протекающего через анод тока от БСС преобразовывается в сигнальное напряжение (u _с) и поступает на блок АРЯ и на БС, на который БУ подает также опорное напряжение (u _оп) постоянной величины. В БС напряжение u _с сравнивается с u _оп. При увеличении ЕНО увеличивается ток анода и соответственно увеличивается сигнал u _с. Блок АРЯ при увеличении напряжения u _с уменьшает напряжение питания МКП, управляя выходным напряжением блока БПН-МКП - см. А.Г.Берковский, В.А.Гаванин, И.Н.Зайдель "Вакуумные фотоэлектронные приборы", Москва, Радио и связь, 1988, с. 240. Соответственно яркость экрана ЭОП становится постоянной с дальнейшим возрастанием ЕНО. При уменьшении ЕНО величина u _с уменьшается, блок АРЯ увеличивает напряжение питания МКП, а выходное напряжение блока БПН-МКП достигает максимального значения. С этого момента при дальнейшем снижении ЕНО яркость экрана ЭОП начинает уменьшаться, видимость предметов ухудшается и, когда величина u _с становится меньше величины u _оп, БС открывает напряжение питания на БП и включается подсветка vd. Также БУ формирует дополнительное напряжение (u _д), добавляя его к u _оп одновременно с включением подсветки от БС и снимая его одновременно с выключением подсветки от БС, когда u _с становится больше (u _оп + u _д). Величина u _д выбрана из соотношения: (u _с.аря - u _ис) > u _д > u _ис, где u _с.аря - величина u _с, с которой начинает работать АРЯ; u _ис - изменение u _с от включения подсветки.

Таким образом, выбирается режим работы подсветки до начала работы АРЯ и исключается введение подсветки в автоколебательный режим включения и выключения подсветки из-за влияния на u _с изменения ЕНО от собственного излучения подсветки при ее включении и выключении.

Величиной опорного напряжения u _оп выставляется уровень ЕНО, при котором ухудшается видимость местности и включается подсветка, а величиной дополнительного напряжения u _д определяется уровень ЕНО, при котором подсветка выключается. Такое включение и выключение подсветки обеспечивает непрерывное наблюдение в условиях меняющейся ЕНО без потери видимости предметов и без отвлечения на ручное включение.
