Результат выполнения научно-исследовательской разработки.

Большинство производственных помещений имеют распашные ворота для въезда автотранспорта. Открывание (закрывание) ворот может осуществляться вручную, или механизированным способом. Преимуществом обладают те средства механизации, которые просты в изготовлении, расположены внутри помещения и не подвержены воздействию атмосферных осадков.

Основные элементы привода расположены над воротами и не мешают проезжающему транспорту. Ворота имеют две створки 11 прикрепленные к раме проема с помощью шарнирных навесов. Привод состоит из электродвигателя 1, червячного 2 и двух конических редукторов 3, горизонтальных 4 и вертикальных валов 9, рычагов 5 и тяг 6.

Для избежания поломок деталей привода на валу электродвигателя установлена предохранительная муфта 10 со срезным штифтом. Соединение концов других валов осуществляется с помощью втулочных муфт 7.

При открывании (закрывании) ворот, вращение передается от электродвигателя 1 через предохранительную муфту 10 к входному валу червячного редуктора 2. От выходного вала червячного редуктора вращение передается через горизонтальные валы 4 к коническим редукторам 3. Выходные валы этих редукторов вращают вертикальные валы 9. К нижним концам валов 9 прикреплены рычаги 5, которые через тяги 6 открывают (закрывают) створки ворот 11. Редукторы установлены на рамках прикрепленных к стене в верхней части ворот. Вертикальные валы имеют дополнительную опору 8.

Полное открывание ворот происходит при повороте створок на 100-110 градусов. Для перевода привода в ручной режим открывания ворот необходимо отсоединять тяги от створок.

В приводе используется электродвигатель 4А80В4 мощностью 0,55 кВт с частотой вращения 1500 об/мин.

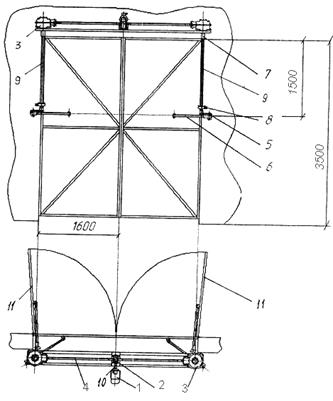

Рисунок 1 - Схема привода для механического открывания распашных ворот
