Результат выполнения конструкторской и технологической разработки

Клапанные блоки предназначены для непосредственного подключения датчиков разности давлений с межосевыми расстояниями крепежных отверстий 41-54 мм.

Впускные стороны клапанных блоков имеют плоские поверхности и отверстия с резьбой М10 для установки стандартных овальных переходных фланцев.

Простейшая модель - трехклапанный блок БКН3 (рисунок 1) - позволяет производить отсечку датчика от измеряемой среды и уравнивать давления над мембранами датчика при установке "нуля". Клапанный блок БКН3-003-10 (рисунок 2) имеет два дренажных отверстия, расположенных выше по потоку, то есть, перед отсечными клапанами.

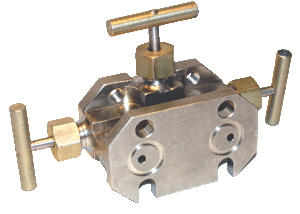

Рисунок 1 - Трехклапанный блок БКН3

Рисунок 2 - Трехклапанный блок БКН3-003-10

Для работы в загрязненной среде предпочтительна модель БКН3-004-00 (рисунок 3). В ней, как и в предыдущей модели, дренажные отверстия расположены выше по потоку, но, благодаря особой форме проточной части, исключается загрязнение предклапанных объемов. Дополнительной функцией - подключением контрольного или дублирующего датчика - наделена модель БКН3-004-10 (рисунок 4). Отверстия для дренажа и контроля, расположенные ниже по потоку (сразу после отсечных клапанов), устроены в специальных приварных штуцерах, что позволяет, в зависимости от желания Заказчика, легко менять тип, размер резьбы, конфигурацию уплотняемых поверхностей. При подключении контрольного датчика к БКН3-004-10 требуется сначала закрыть отсечные клапаны. При этом, естественно, прерывается работа поверяемого датчика.

Рисунок 3 - Трехклапанный блок БКН3-004-00

Рисунок 4 - Трехклапанный блок БКН3-004-10

Более универсальна в этом отношении пятиклапанная модель - БКН5-7-00: к такому блоку можно подсоединять контрольный прибор без отключения основного датчика.

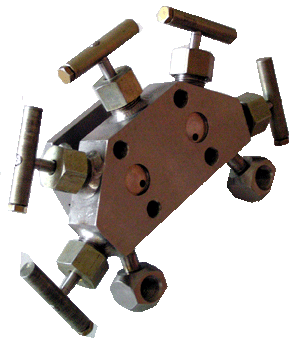

Рисунок 5 - Пятиклапанный блок БКН5-7-00
