Результат выполнения конструкторской и технологической разработки

Станция ЦСМ (рисунок 1) предназначена для приема по радиоканалу, хранения и отображения сообщений от объектовых радиопередающих устройств (ППКОП), контроля состояния радиоэфира, документирования принятой информации на принтер, передачи информации в ПЭВМ для организации автоматизированного рабочего места (АРМ) оператора.

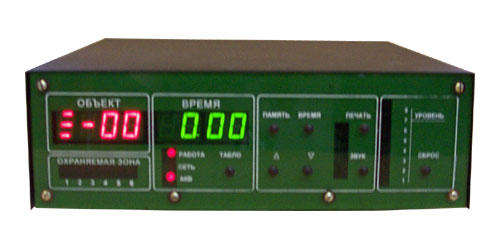

Рисунок 1 - Центральная станция мониторинга «Радиус-16»

Область применения станции ЦСМ - централизованная охрана объектов (квартир, офисов, гаражей, складских помещений и т.п.).

Станция ЦСМ является пультовым оконечным устройством, объединенным с пультом ПЦН, и классифицируется в соответствии с ГОСТ 26342-84 следующим образом:
- по информационной емкости - большой информационной емкости;

- по информативности - большой информативности;

- по типу используемых каналов связи - с радиоканалом.

Питание ЦСМ осуществляется от промышленной однофазной сети переменного тока номинальным напряжением 220 В и частотой 50 Гц. Резервное питание осуществляется от аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 6,5 АЧч, расположенной вне корпуса станции ЦСМ.

ЦСМ «Радиус-16» обеспечивает:

- прием сообщений от ОРПУ и ретрансляторов на одной частоте;

- отображение информации на цифровых табло и светодиодах;

- занесение принятой и обработанной информации в оперативную память и в архив;

- звуковое оповещение о поступлении информации с помощью встроенного динамика и внешней сирены;

- контроль состояния радиоэфира;

- управление документированием информации на принтер;

- передачу информации в ПЭВМ для организации АРМ оператора;

- контроль напряжения основного и резервного источников питания ЦСМ.

Приемник радиосигналов, устанавливаемый в ЦСМ, соответствует требованиям, предъявляемым к приемникам стационарных радиостанций типа 3 по ГОСТ 12252-86, и имеет условное обозначение:

- ПРМ27 для частот 26,96 МГц и 26,945 МГц;

- ПРМ160 для vhf-диапазона частот 146 - 174 МГц;

- ПРМ400 для uhf-диапазона частот 440 - 470 МГц.

Вид модуляции приемника - частотная. Номинальное волновое сопротивление для подключения антенно-фидерного устройства - 50 Ом.

Рабочая частота приемника программируется предприятием-изготовителем по заявке потребителя.

Технические и функциональные характеристики ЦСМ «Радиус-16» представлены в таблице 1.

Таблица 1 - Технические и функциональные характеристики ЦСМ «Радиус-16»
