Результат выполнения НИР

В настоящее время во многих зданиях промышленного и сельскохозяйственного назначения осуществляется механизированное открывание ворот. Как ворота, так и приводы к ним имеют разнообразные конструкции. Кафедра «Детали машин» ЧГАУ предлагает схему механической части привода распашных ворот.

Внутри помещения, в верхней части ворот, располагается электродвигатель 1 и клиноременная передача 2 (рисунок 1). Вал ведомого шкива проходит через отверстие в стене и соединяется с входным валом редуктора 3. С наружной стороны здания установлены два коническо-цилиндрических редуктора 3 и 4, горизонтальный трансмиссионный вал 18, два вертикальных коленчатых вала, каждый из которых состоит из стержней 17 и 19 и рычагов 6. Для предотвращения прогиба трансмиссионного вала используется промежуточная опора 12. К приводу относятся тяги 10, соединяющие рычаги 6 с кронштейнами 21. Кронштейны прикреплены к створкам ворот 9.

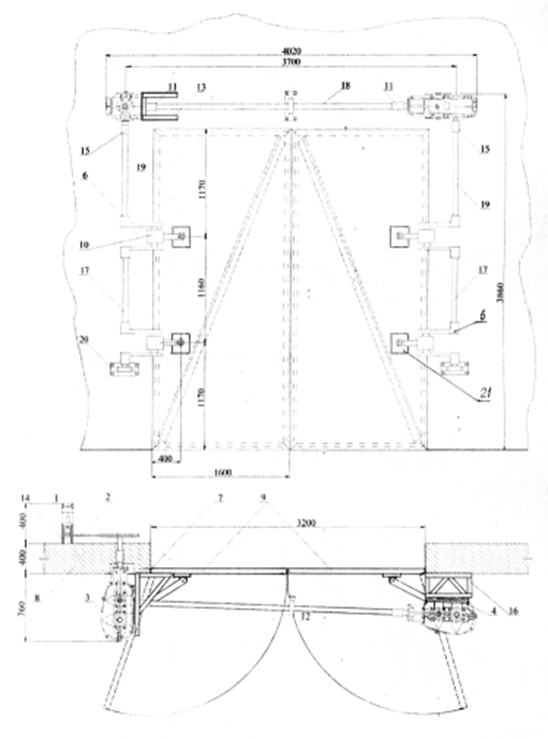

Рисунок 1 - Схема привода для механизированного открывания распашных ворот

При открывании (закрывании) ворот вращение от электродвигателя передается через клиноременную передачу к входному валу редуктора 3, а от него через горизонтальный трансмиссионный вал к редуктору 4. Редуктор 4 в предлагаемом приводе используется стандартный - типа КЦ1 - 200. На его же основе изготовлен и редуктор 3, который имеет дополнительную вал-шестерню с выходным концом. Дополнительная вал-шестерня и вал-шестерня на входе редуктора имеют одинаковые основные параметры, в том числе равные частоты вращения. Они обе входят в зацепление с коническим колесом промежуточного вала редуктора, только входная вал-шестерня вращает коническое колесо, а дополнительная получает от него вращение. Входной и дополнительный выходной вал редуктора 3, а, следовательно, и входной вал редуктора 4 вращаются с равными скоростями. Это дает возможность выходным валам редукторов, а вместе с ними и вертикальным коленчатым валам, вращаться с равными скоростями.

При повороте рычагов, тяги, через кронштейны воздействуют на створки ворот и открывают их на необходимую величину. Полное открытие ворот происходит при повороте створок на 100 - 110 градусов.

Для перевода привода в ручной режим открывания ворот надо отсоединить тяги от створок 5. Это можно сделать, вынув пальцы крепления тяг к кронштейнам.

Электродвигатель в приводе используется трехфазный асинхронный, мощностью 0,37 кВт с частотой вращения 950 об/мин.

Общее передаточное число привода равно 140. Оно разбивается на передаточное число клиноременной передачи равное 5,24 и передаточное число редуктора равное 28. Диаметр малого шкива ременной передачи равен 112 мм, большого - 560 мм. Ремень имеет сечение А.
