Частное техническое решение, имеющее самостоятельное значение

Полезная модель относится к средствам очистки воздуха и может использоваться для очищения и дезодорации воздуха в помещениях или в бытовых приборах (таких как холодильник, мусорное ведро и т.п.). Очиститель может быть выполнен в 5 вариантах.

Цель - повышение эффективности очистителя при повышении его экологичности.

В первом варианте выполнения (рисунок 1) очиститель воздуха содержит корпус 1 из нетканого синтетического материала, обеспечивающего доступ воздуха к наполнителю, и наполнитель 2 в виде измельченного древесного угля. Корпус 1 выполнен, например, в виде пакетика такого типа, какие используют обычно для одноразовых пакетиков чайной заварки.

Рисунок 1 - Очиститель воздуха (вариант 1)

Во втором варианте выполнения (рисунок 2) очиститель воздуха содержит корпус 1' жесткой формы из синтетического материала в виде коробки с наполнителем 2', выполненный с отверстиями 3 в крышке 4, а наполнитель 2' представляет собой пластину, пропитанную древесным углем.

Рисунок 2 - Очиститель воздуха (вариант 2)

В третьем варианте выполнения (рисунок 3) очиститель воздуха имеет разъемный жесткий корпус 1'' с наполнителем 2'', причем корпус выполнен в виде коробки с отверстиями 3' в крышке 4' для обеспечения доступа воздуха к наполнителю, а наполнитель в виде измельченного древесного угля помещен в синтетический пакет 5 из нетканого материала и расположен в корпусе 1''.

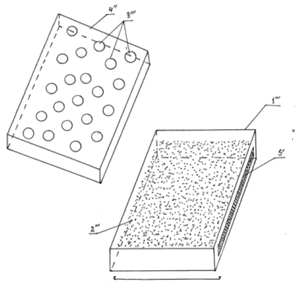

В четвертом варианте выполнения (рисунок 4) очиститель воздуха содержит жесткий разъемный корпус 1''' с наполнителем 2''', при этом корпус выполнен в виде коробки с отверстиями 3" в крышке 4" и фиксатором положения 5', а наполнитель представляет собой измельченный древесный уголь, засыпанный в корпус 1'''. Фиксатор 5' положения представляет собой, в частности, «липучку».

Рисунок 3 - Очиститель воздуха (вариант 3)

Рисунок 4 - Очиститель воздуха (вариант 4)

В пятом варианте выполнения (рисунок 5) очиститель воздуха содержит корпус 1"" в виде пакета из пленочного синтетического материала, имеющего отверстия 3'" в верхней его части для обеспечения доступа воздуха к наполнителю, и наполнитель 2"" в виде измельченного древесного угля. Корпус 1"" имеет в верхней части фиксатор 4'" положения в виде петли или липучки на задней стенке.

Рисунок 5 - Очиститель воздуха (вариант 5)

Во всех вариантах выполнения в качестве наполнителя могут использовать активированный или неактивированный древесный уголь. Во всех вариантах выполнение наполнителя из древесного угля в виде порошка или пластины с пропиткой из измельченного угля в совокупности с изготовлением корпуса в виде пакета из нетканого или пленочного синтетического материала (1 и 5 варианты) или жесткого разъемного корпуса с отверстиями (2, 3 варианты) и фиксатором положения (4 и 5 варианты) обеспечивает очистку воздуха, а, следовательно, и избавление от запаха, при большей экологичности процесса.
