ИННОВАЦИИ БИЗНЕСУ

Данный материал является результатом научно-технической разработки авторов.

Важнейшая особенность слоистых композиционных конструкций - защита поверхности железобетона слоем каутона. Слой каутона позволяет не только изолировать бетон и арматуру от агрессивного воздействия окружающей среды, но и положительно влиять на строительные свойства этих конструкций.

Трещиностойкость образцов-балок определяли экспериментально и теоретически с последующим сравнением полученных результатов. Экспериментально момент трещинообразования определяли по результатам отсчетов тензодатчиков, Теоретически трещиностойкость определяли по классической теории слоистых композиционных конструкций и изделий:

М_crc= М_crc^ж/б+ к_crcМ_crc^п; где

М_crc- момент трещинообразования композиционной балки ;

М_crc^ж/б- момент трещинообразования железобетонной балки без покрытия ;

М_crc^п- момент трещинообразования слоя покрытия;

к_crc- коэффициент условий работы полимербетона , учитывающий усадочные напряжения , появление трещин в полимербетоне до разрушения .

Для рассматриваемых опытных образцов-балок нагрузка трещинообразования была приблизительно одинаковой и находилась в пределах 0,55 - 0,65 от разрушающей, для покрытия из каутона, и 0,57-0,67 от разрушающей, для покрытия из фиброкаутона.

При изучении порога трещинообразования данных конструкций следует отметить их высокую трещиностойкость: момент трещинообразования исследуемых изделий значительно выше, чем у аналогичных железобетонных.

На рис.1 показана схема покрытия железобетонных балок по граням.

Рис. 1. Схема поперечного сечения.

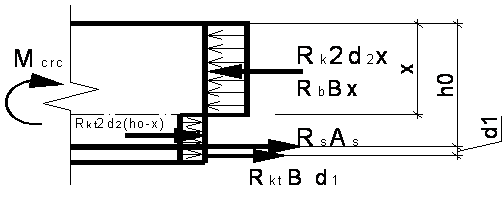

Модель напряженно-деформированного состояния изгибаемой СК имеет вид:

Значение коэффициента К_crcдля каутона и фиброкаутона установлено и равно:

Каутон……………………………………….0.628

Фиброкаутон…………………………………..0.62

Для данной модели получаем уравнения равновесия:

m _crc=rsas(h ₀-x/2) + r _kt(b+2d ₂)d ₁(h ₀ + d ₁/2 - x/2) + r _ktd ₂(h ₀ - x)h ₀;

x = (r _kt2d ₂h ₀ + r _sa _s + r _kt(b + 2d ₂)d ₁)/(r _kt2d ₂ + r _bb + r _k2d ₂).

Таким образом, вариация значенийd₁иd₂позволит достичь или спрогнозировать необходимый уровень трещинообразования.
