Данный материал является результатом научно-технической разработки ВГЛТА.

Состоит из гидроцилиндра 2 (см. рис.1) и штока 1 с поршнем.Уплотнение поршня установлено в гнезде поршня 1 гидроцилиндра 2 и включает кольцо 3 с двумя выступами и манжету 4 с сечением М-образного профиля. Центральный изгиб манжеты с предварительным поджатием помещен между выступами кольца 3, а рабочие кромки лепестков 5 прижаты к боковым поверхностям гнезда. На концах лепестков выполнены горизонтальные пазы 6, а между внешними боковыми и периферийными поверхностями выступов кольца и ответствующим им внутренними поверхностями манжеты образованы кольцевые рабочие полости А.

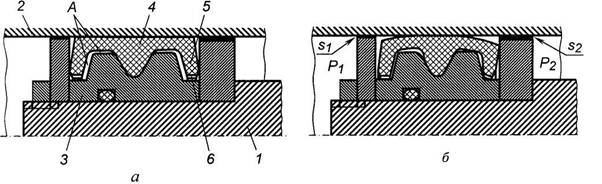

Рис.1

Устройство (а), принципработы (б)конструкции УПС поршня гидроцилиндра с манжетами сечением М-образного профиля

Уплотнение поршня работает следующим образом.

Под действием давления Р ₁ в цилиндре рабочая жидкость через зазорs₁между поршнем и цилиндром воздействует на лепесток 5 манжеты. Через образовавшуюся щель между боковой поверхностью гнезда и рабочей кромкой лепестка и далее через горизонтальные его пазы 6 давление рабочей жидкости передается в кольцевую полость А манжеты. Благодаря этому центральная часть манжеты дополнительно к усилию предварительного поджатия, осуществляемого при ее монтаже, поджимается давлением рабочей жидкости в радиальном направлении к уплотняемой поверхности цилиндра. В случае создания давления Р ₂ в штоковой полости цилиндра уплотнение работает аналогично.

Предложенная конструкция автоматическое регулирование величины необходимого усилия поджатия манжеты к уплотняемой поверхности в зависимости от величины давления рабочей жидкости позволяет уменьшить сопротивление перемещению штока гидроцилиндра и повысить надежность уплотнения за счет снижения утечки рабочей жидкости и повышения износостойкости манжеты.
