Данный материал является результатом научно-исследовательской работы кафедры «Радиоэлектронные устройства и системы» ВГТУ.

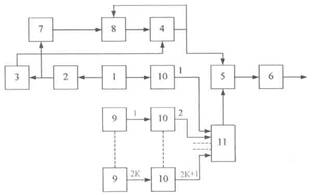

Генератор случайных сигналов (рис. 1) включает в себя: задающий генератор (1), первый умножитель частоты (2), формирователь тактовых импульсов (3), генератор псевдослучайной последовательности (4), первый и второй фазовые манипуляторы (5,8), второй умножитель частоты (7), генераторы гармонических колебаний с порядковыми номерами 1-2К (9), аттенюаторы с порядковыми номерами 1-(2К+1) (10) и сумматор (11).

ЧастотаfГНЧ (1) умножается в первом умножителе частоты (2) в определённое число раз и используется в формирователе тактовых импульсов (3) для формирования тактовых импульсов, необходимых для работы ГПСП (4), а во втором умножителе частоты (7) - для получения сигнала с ещё большей частотой, который, пройдя через второй фазовый манипулятор (8), запускает ГПСП (4), построенный на аналоговой линии задержки, который может генерировать ПСП с длительностью дискрета Т в широком диапазоне от долей нс. до нескольких мс. Полученная ПСП используется в первом фазовом манипуляторе (5) для фазовой манипуляции сигнала, полученного суммированием сигнала с несущей частотойfи 2К сигналов, половина из которых имеет частоты меньшеf, а вторая - больше на определённую величину. В результате этого спектральные составляющие всех сигналов не перекрываются по частоте, ширина спектра на уровне 0,7 получается примерно равной (К+1)/f,а его неравномерность в этой полосе не превышает 2 дБ. Увеличивая К, Т и М (число элементов в периоде ПСП), можно достичь больших прямоугольностей спектра и его равномерности.

Спектр случайного сигнала является практически прямоугольным

Рис. 1
