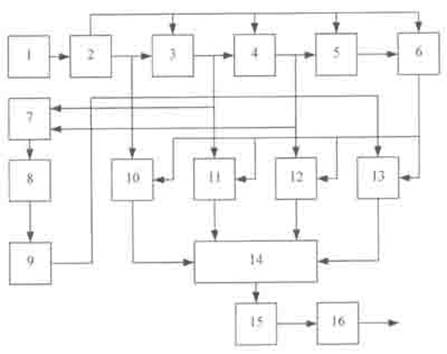

Генератор случайных сигналов (рис. 1) включает в себя: генератор синусоидальных колебаний (1), формирователь тактовых импульсов (2), первый, второй и третий делители частоты на два (3,4 и 5), генератор псевдослучайностей (6), первый сумматор по модулю два (7), узкополосный фильтр (8), триггер Шмита (9), второй, третий, четвёртый и пятый сумматоры по модулю два (10,11,12 и 13), сумматор (14), полосовой фильтр (15) и согласующий блок (16).

Генератор случайных сигналов работает следующим образом.

Синусоидальное колебание с частотойf, поступающее с генератора (1), преобразуется в формирователе тактовых импульсов (2) в меандр, который поступает на три последовательно соединённых (3,4 и 5) делителя частоты на два. На втором выходе формирователя тактовых импульсов (2) в момент включения питания устройства формируется импульс, который устанавливает первый (3) делитель частоты на два в единичное состояние, второй (4) - в нулевое, а генератор псевдослучайной последовательности (6) - в отличное от нулевого состояние. В первом сумматоре по модулю два (7) осуществляется суммирование по модулю два меандра с частотами 0,5fи 0,25f, а в узкополосном фильтре (8) выделяется гармонический сигнал с частотой 0,75f, который преобразуется триггером Шмитта (9) в меандр. В результате этого на вторые входы второго (10), третьего (11), четвёртого (12) и пятого (13) сумматоров по модулю два поступают последовательности импульсов с частотами соответственно равнымиf, 0,5f, 0,25fи 0,75f.Причём две первые из них имеют в начальный момент времени высокий логический уровень, а последние - низкий. Во втором (10), третьем (11), четвёртом (12) и пятом (13) сумматорах по модулю два осуществляется сложение по модулю два указанных сигналов с псевдослучайной последовательностью, поступающей с генератора(6), а также формирование линейных спектров, которые, складываясь в сумматоре (14), дают широкий спектр с малой неравномерностью в полосе частот примерно равнойf. Полосовой фильтр (15) предназначен для фильтрации внеполосных спектральных составляющих.

Ширина спектра в 4 раза больше, чем в известном генераторе

Рис. 1
