Номер

79-002-05

Наименование проекта

Световой регулятор ритма массажа сердца

Назначение

Прибор имеет небольшие размеры, световой сигнал нужной частоты, независимый источник питания, что позволяет соблюдать нужную частоту ритма массажа сердца, наблюдая световой сигнал краем поля зрения и не отвлекаясь от выполняемой реанимации

Рекомендуемая область применения

Реаниматология, клиническая и догоспитальная медицина

Описание

Данный материал является результатом научно-исследовательской работ.

А. Ю. Кошелева.

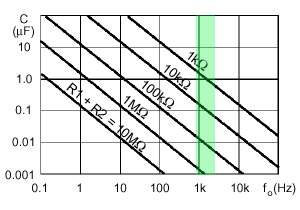

выбор рабочей частоты Интегральный таймер ВИ1 (ne555). Частота генерации таймера полностью определяется параметрами частотозадающей цепи из конденсатора С и 2-х резисторов r1, r2. Длительность положительного полу периода равна:
t1 = 0.693 * (r1 + r2) * c,
отрицательного:
t2 = 0.693 * (r2) * c.
Соответственно частота генерации равна:
f = 1 / (t1 + t2) = 1 / [1.44 * (r1 + 2* r2) * c]

Включение ВИ1 по генераторной схеме дает неравные интервалы двух полупериодов, но выбирая r1 < r2="" можно="" получить="" почти="" одинаковую="" длительность="" t1="" и="" t2.="" нельзя="" совсем="" убрать="" резистор="" r1="" -="" он="" ограничивает="" ток="" внутреннего="" транзисторного="" ключа.="" в="" данном="" случаеr1="" получилось="" 100="" ком,="" аr2="" приблизительно="" 580="" ком="" (подбирается="" подстроечным="" резистором)="" -="" частота="" генерации="">

Схема генератора

Кнопки включения - в разрыв «+» питания .

Для соблюдения режима точной необходимой частоты ритма активной компрессии-декомпрессии осуществлена техническая разработка таймера со световым сигналом, подающимся с установленной нами необходимой точной частотой 74 в одну минуту, в результате использования которой создается максимальный объем искусственного кровотока. Таймер оснащен световым диодом. Энергоснабжение его осуществляется от электробатареиgettorнапряжением в 9 вольт, имеющейся в розничной продаже. Размер таймера составляет 8ґ2,5ґ2 сантиметра.

Преимущества перед известными аналогами

Применение светового водителя ритма массажа сердца позволяет не отвлекаться от выполнения основной задачи - реанимационных мероприятий. Обеспечивается максимальный искусственный кровоток, что повышает эффективность реанимации

Стадия освоения

Внедрено в ГКБ №9 (СМП), ГКБ №10 "Электроника" и др. г. Воронежа

Результаты испытаний

Таймер внедрён в клиническую практику медучреждений г. Воронежа

Технико-экономический эффект

Новое компрессионно-декомпрессионное устройство повышает число выживших пациентов до 35,3%. Для иностранных устройств, например, фирмы Ambu International A/S, это значение составляет 24%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.02.2005
