Результат выполнения конструкторской разработки.

На рис. 1 показан общий вид продольного конвейера.

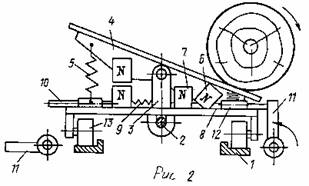

На рис.2 - то же, в момент сброски лесоматериала.

На рис.3 - разрез А-А на фиг.1 - вид магнитной подушки.

Продольный конвейер включает направляющие 1, тяговый орган 2, смонтированные на нем траверсы в виде оснований 3 с установленными на них поворотными рычагами 4, которые связаны с основаниями 3 упругими элементами 5 и имеют фиксаторы в виде двух взаимодействующих полюсами размыкающихся постоянных магнитов 6, 7. Верхний магнит 6 жестко прикреплен к поворотному рычагу 4, а нижний магнит 7 смонтирован под ним на ползуне 8, подпружиненном к основанию упругим элементом 9. Ползун 8 имеет хвостовик 10, расположенный в зоне действия приводных механизмов сбрасывания 11 (например, роторного типа), и размещен в направляющих 12.

Траверсы установлены на направляющих 1 на катках 13 и изготовлены (поворотные рычаги и основания) из немагнитного материала, например стеклопластика.
