Результат выполнения конструкторской разработки.

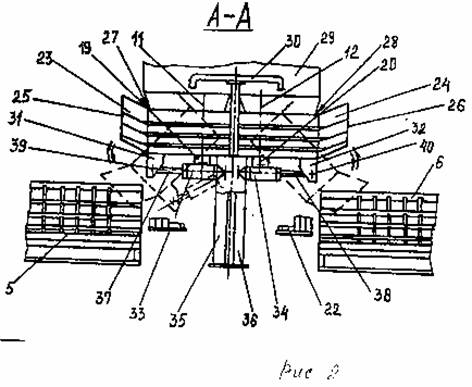

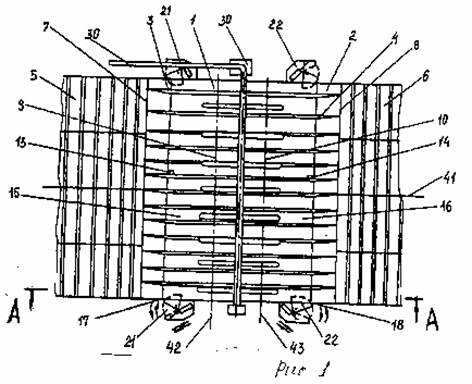

На рис.1 показан общий вид установки сверху без системы подачи и отключения питания; на рис.2 - разрез А-А на рис.1, вид установки спереди.

Автоматическая установка для обогащения руд и россыпей содержит шлюзы 1, 2 с неподвижными трафаретами 3, 4 и установки доводки 5, 6, которые расположены с двух сторон 7, 8 сочлененных шлюзов 1, 2. Шлюзы 1, 2 выполнены с возможностью поворота вдоль горизонтальных продольных осей 9, 10 в вертикальных плоскостях 11, 12. На шлюзах 1, 2 установлены датчики контроля 13, 14. Под днищами 15, 16 шлюзов 1, 2 с противоположных сторон 17, 18 от опор 19, 20 горизонтальных продольных осей 9, 10 установлены реверсивные опоры 21, 22.

Борта 23, 24 шлюзов 1, 2 со стороны сполоска 25, 26 выполнены под углами 27, 28 более 90 ⁰ к их днищам 15, 16. Система подачи и отключения питания 29 установлена над головной частью шлюзов 1, 2. Система смывной воды 30 установлена над шлюзами 1, 2. Системы поворота шлюзов 31, 32 выполнены в виде гидроцилиндров 33, 34, шарнирно закрепленных на рамах 35, 36. Штоки 37, 38 гидроцилиндров 33, 34 посредством шарниров 39, 40 связаны со шлюзами 1, 2 со стороны сполоска 25, 26.

В рабочем положении, в режиме обогащения, шлюзы 1, 2 устанавливаются под наклоном 2-12 ⁰ относительно поперечной оси 41 в вертикальных плоскостях 42, 43.

Автоматическая установка для обогащения руд и россыпей работает следующим образом.

В рабочем положении режима обогащения шлюзы 1, 2 с неподвижными трафаретами 3, 4 ориентированы под наклоном 2-12 ⁰ относительно поперечной оси 41 в вертикальных плоскостях 42, 43. Дается команда на подачу обогащаемого материала, который поступает из системы подачи и отключения питания 29 на оба шлюза 1, 2 одновременно.

При накоплении концентрата на шлюзах 1, 2 с помощью датчиков контроля 13, 14 подается сигнал на отключение подачи питания либо на один из шлюзов 1, 2, либо на оба.

Датчики контроля 13, 14 подают сигнал на реверсивные опоры 21, 22, которые установлены с противоположных сторон 17, 18 от опор 19, 20 горизонтальных продольных осей 9, 10 под днищами 15, 16 шлюзов 1, 2. Реверсируемые опоры 21, 22 освобождают шлюзы 1, 2 для поворота. Срабатывают гидроцилиндры 33, 34 систем поворота шлюзов 31, 32, шарнирно закрепленные на рамах 35, 36.

Штоки 37, 38 гироцилиндров 33, 34 посредством шарниров 39, 40 поворачивают шлюзы 1, 2 в стороны сполоска 25, 26, в вертикальных плоскостях 11, 12. Через борта 23, 24, выполненные под углами 27, 28 более 90 ⁰ к их днищам 15, 16, концентрат под действием гидродинамических сил струи из системы смывной воды 30 поступает на установки доводки 5, 6, которые расположены с двух сторон 7, 8 шлюзов 1, 2.

После окончания сполоска шлюзы 1, 2 возвращаются в рабочее положение режима обогащения. Шлюзы 1, 2 в системе сполоска могут работать асинхронно. При сполоске одного из шлюзов 1, 2 другой шлюз 1, 2 может быть в режиме обогащения. Процесс повторяется.

Автоматическая установка может использоваться на промприборах любого типа, шлихообогатительных фабриках, ШОУ, в геологоразведке.

Установка позволяет экономить трудозатраты в процессе эксплуатации, энергоресурсы, она надежна, обладает материалоемкостью и износостойкостью.

(см. рис.1, 2 на следующей странице описания)
