Результат выполнения конструкторской разработки.

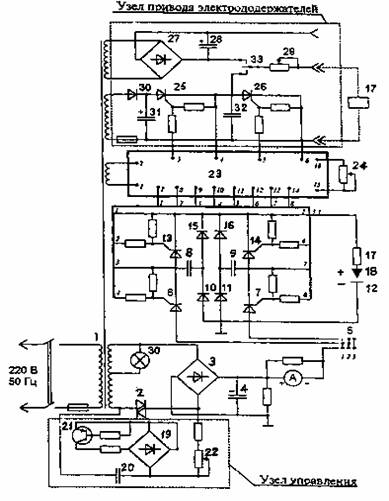

На рис.1 источник питания устройства содержит силовой трансформатор 1, соединенный через симистор 2 с выпрямителем 3 и накопительным конденсатором 4. Источник питания посредством зарядной цепи, состоящей из переключателя 5 и зарядных тиристоров 6 и 7, соединен с рабочими конденсаторами 8 и 9. Последние через диоды 10 и 11 и общий провод соединены с электродом 12 и с другой стороны через разрядные тиристоры 13 и 14, диоды 15 и 16, общий провод, вибратор 17 с электродом-инструментом 18.

К симистору 2 подключен узел управления подаваемого напряжения: через выпрямитель 19, конденсатор 20, транзистор 21, потенциометр 22.

Узел управления частотой вибрации и частотой импульсов технологического тока, имеющий питание от вторичной обмотки трансформатора 1, выполнен по стандартной схеме в виде симметричного мультивибратора 23 и потенциометра 24 с возможностью периодического регулирования частоты следования импульсов от 100 до 1200 Гц и соединен с управляющими тиристорами 6, 7, 25 (высокое напряжение) и тиристорами 13, 14, 26 (низкое напряжение).

Узел привода электродержателей также соединен со вторичной обмоткой трансформатора 1 и имеет выпрямитель 27, фильтрующий конденсатор 28, а также однополупериодный выпрямитель на диоде 30, фильтрующий конденсатор 31, тиристоры 25 и 26, с которыми соединен мультивибратор 23, конденсатор задержки 32. Переключатель 33 функционально обеспечивает подключение электрододержателей для механизированной работы или вибратора для использования установки в ручном режиме (показано пунктиром).
