Приспособление запрессовочное

Назначение

Предназначено для сборочных работ методом запрессовки, в том числе для установки и снятия подшипников.

Рекомендуемая область применения

Сборочные и слесарные работы.

Описание

Результат выполнения конструкторской разработки.

Приспособление состоит из следующих основных частей: сварного корпуса 1(см. рисунок), пиноли 2, валика 3, втулок 4, 5, воротка 6, шайб 7, 8, масленок 10. Втулка 5 запрессована в вертикальное отверстие корпуса 1 и служит для перемещения пиноли 2. Втулка 4 запрессована в горизонтальное отверстие корпуса. В нее вставлен валик 3, который входит в зубчатое зацепление с пинолью 2. Через масленки 10 производится смазка зубчатого зацепления и других трущихся поверхностей. Пиноль 2 в нижней части имеет вертикальное отверстие для установки стержней (оправок). Шайбы 7, 8 зафиксированы штифтом 11 и закреплены болтом 12 в верхней части пиноли 2. Шайбы являются ограничителем при движении пиноли вниз.

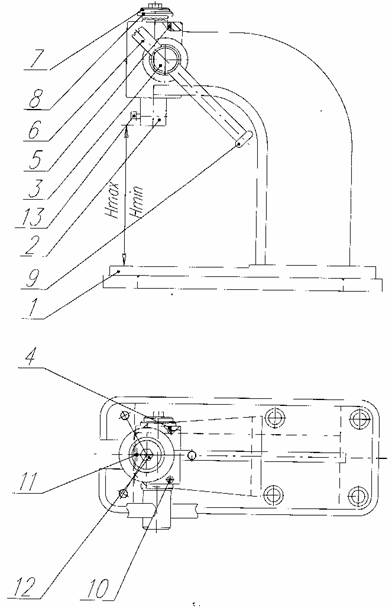

Приспособление запрессовочное

Принцип работы. Приспособление крепится к верстаку или столу через отверстия в основании корпуса. В отверстие пиноли 2 вставляется стержень (оправка) и крепится болтом 13. На основание корпуса кладется узел или детали для запрессовки. Далее воротком 6 производится вращение валика 3, пиноль 2 с оправкой перемещается вниз, производится запрессовка детали.

Преимущества перед известными аналогами

Простота конструкции и надежность .

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

02.06.2005
