Результат выполнения конструкторской разработки.

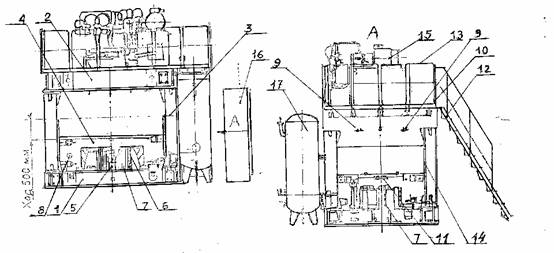

Пресс гидравлический состоит из нижней и верхней рам 1, 2, (см. рисунок) соединенных четырьмя колоннами 3; стола подвижного 4; гидропривода, имеющегодва цилиндра 5; траверсы 6; системы рычагов 7; четырех уравновеши­вающих пневмоцилиндров 8, (расположенных внутри под подвижным столом); механизмов крепления верхней оснастки 9; антресоли 10;подъемника 11; лестницы 12; ограждения 13; экрана защитного 14; пневмо-гидрооборудования 15; электрооборудования 16.

Пресс гидравлический для завальцовки деталей

Нижняя плита штампа и эжектор крепится на подъемник на верхнейплоскости подвижного стола с помощью тарельчатых пружин механизмов гидроотжимов. Подъемник смонтирован внутри стола пресса и служит длявыталкивания и загрузки деталей в ручей нижней плиты штампа.К нижней плоскости верхней рамы с помощью механизмов крепленияверхней оснастки и тарельчатых пружин механизмов гидроотжимов крепится верхняя плита штампа. На верхней плоскости рамы заограждением смонтировано гидрооборудование пресса.Для обслуживания гидрооборудования предусмотрены антресоль илестница.

Пневмооборудование смонтировано на одной из колонн пресса и связано сресивером, установленным на полу рядом с прессом.Для ограничения доступа в рабочую зону во время работы пресса с боковых сторон пресса предусмотрены защитные экраны.При смене штампа со штампозагрузчика, на прессе боковые защитные экраны опускаются в нижнее положение.

Работа пресса осуществляется от двух гидроцилиндров. Гидроцилиндры связаны с подвижным столом через траверсу и систему рычагов. Совершая возвратно-поступательное движение вверх и вниз, гидроцилиндры связаны с подвижным столом через траверсу и систему рычагов двигают подвижный стол. Стол двигается по направляющим, закрепленным на колоннах. Во избежание перекосов и заклиниваний во время работы внутри под подвижным столом установлены уравновешивающие цилиндры, служащие для уравновешивания массы стола. Уравновешивание происходит за счет поддержания редукционным клапаном давления, уравновешивающего массу стола пресса.

На подвижный стол и верхнюю раму может устанавливаться сменная оснастка для завальцовки различных деталей типа дверей типа дверей, капотов и т.п.

Плиты штампов на столе и верхней раме крепятся при помощи пакетов тарельчатых пружин гидроотжимов. На стол штамп устанавливается при помощи специального штампозагрузчика по направляющим стола до упоров.
