Номер

77-009-05

Наименование проекта

Транспортер

Назначение

Для автоматизации процесса удаления деталей (шкворень и шаровой палец) от холодновысадочного автомата Кайзер 1000-4 с последующей укладкой их в тару.

Рекомендуемая область применения

Штамповочное производство

Описание

Результат выполнения конструкторской разработки.

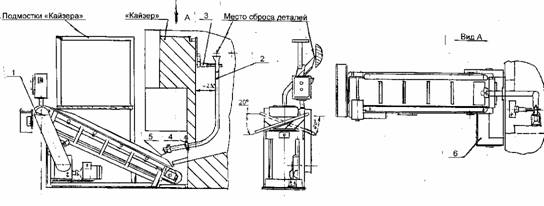

Устройство состоит из транспортера ленточного 1 (см. рис.1), лотка приема 2, устройства крепления верхнего конца лотка приемного 3, устройства крепления нижнего конца лотка приемного 4, отражателя деталей 5, противня сбора масла 6.

Рис.1 Общий вид транспортера

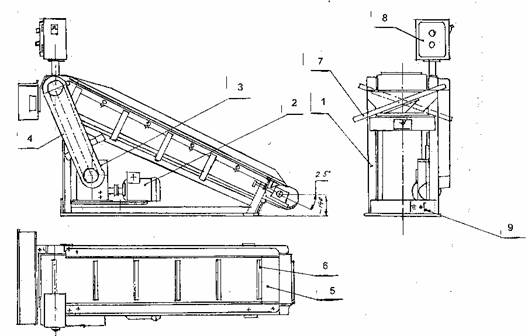

Транспортер ленточный представляет собой наклонный ленточный механизм, состоящий из станины 1(см. рис.2), электродвигателя 2, червячного редуктора 3, цепи 4, ленты конвейерной 5, планки 6, лотка 7, шкафа пульта управления 8. От электродвигателя, червячный редуктор и цепную передачу приводится во вращение ведущий барабан, который тянет транспортерную ленту.

Рис.2 Транспортер ленточный

На четвертой позиции холодновысадочного автомата «Кайзер 1000-4» обработанная деталь (шкворень 3160-230409 или шаровой палец 451-3414032-01) сбрасывается в приемный лоток, где она под своим собственным весом скользит и выносится за пределы станка и попадает на ленту транспортера. Ленточный транспортер перемещает детали дальше и ссыпает их в тару.

Преимущества перед известными аналогами

Вынос деталей из зоны обработки и транспортирование их ленточным транспортером за пределы зоны обслуживания станка.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда на 50% и качества на 30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.04.2005
