Номер 76-007-05 |
Наименование проекта Циклонно-вихревые установки "ЦВУ" |
Назначение ЦВУ предназначены для сжигания отходов деревопроизводства в виде мелких древесных франций (опил, кора, щепа) для получения горячей воды. |
Рекомендуемая область применения Применяется для отопления цехов и служебных помещений и служит источником теплоснабжения сушильных камер. Найдет применение в деревообрабатывающем производстве. |
Описание

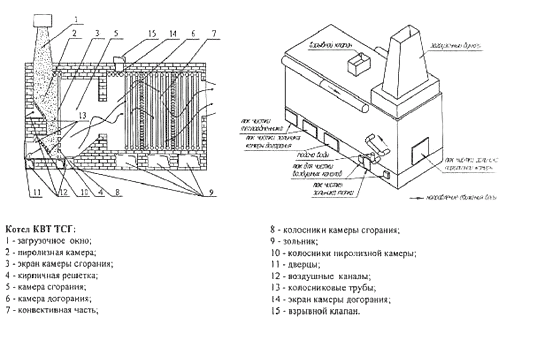

Результат выполнения конструкторской разработки. ЦВУ представляет собой конструкцию прямоугольной формы, выложенную из шамотного кирпича. Наружная облицовка выполнена ЦВУ, выполнена из красного кирпича. Циклонно-вихревая установка ЦВУ состоит из: циклонно-вихревой топки (камеры сгорания), камеры догорания, теплообменников и ёмкости для горячей воды. Загрузка топлива производится из бункера накопителя цепным транспортёром со склада накопителя, находящимся над верхней частью ЦВУ, на расстоянии не менее 1,5м. Через загрузочное окно 1 топливо попадает пиролизную камеру 2, где происходит предварительная подсушка и розжиг. Далее через экран камеры сгорания 3 и кирпичную решетку 4 раскаленная масса попадает в камеру сгорания 5, камера сгорания имеет сложную форму со сводчатым потолком и наклонным полом, что обеспечивает циркуляцию газов при горении. Раскаленные дымовые газы, проходя через камеру догорания 6 и отдавая тело в конвективной части 7, вытягиваются из установки. Теплообменник конвективной части 7 представляет собой сварную конструкцию прямоугольной формы из труб. В нижней части установки под колосниками 8 камеры сгорания и теплообменником находится зольник 9, предназначенный для сбора золы и удалению ее через дверцы расположенные на боковых сторонах установки. В пиролизной камере зола удаляется из-под колосников 10 через дверцы 11, расположенные на лицевой стороне установки. Воздух необходимый для горения принудительно подается по каналам 12 в пиролизную камеру и нижнюю часть камеры сгорания.
Циркуляция воды через теплообменник установки осуществляется следующим образом: через экран камеры сгорания подогретая вода проходит в экран камеры догорания 14. Окончательный нагрев происходит в конвективный части.
Горячая вода выходит из верхнего коллектора конвективной части установки
и через подающий трубопровод уходит к внешним теплоносителям.
В верхней части установки над камерой догорания находится взрывной клапан 15. |
Преимущества перед известными аналогами Один оператор может одновременно обслуживать до 6 установок. Конструкция топки позволяет производить предварительное просушивание топлива, что дает возможность использовать деревоотходы естественной влажности. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Использование в качестве топлива древесных отходов, позволяет снизить затраты на 1Гкал . в 3,7 раза по по сравнению с углём. В 1,5 раза по сравнению с газом. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 20.04.2005 |
