Результат выполнения научно-исследовательской работы.

Эксцентриситетом круглой жилы кабеля называют смещение центра токоведущего проводника относительно центра изоляции, которое приводит к неравномерности толщины изоляции и снижению ее электрической прочности.

Эксцентриситет жилы измеряется в двух направлениях, перпендикулярных друг другу, с помощью двух пар индуктивных датчиках расположенных в измерительной головке. Датчики прижаты к поверхности изоляции жилы и защищены керамическим износостойким покрытием от истирания движущейся жилой.

Блок индикации показывает величину эксцентриситета, измеренную датчиками, на двухкоординатной светодиодной шкале, а также показывает полную величину эксцентриситета в миллиметрах на цифровом индикаторе. Такой же цифровой индикатор содержит измерительная головка. Имеется возможность допускового контроля эксцентриситета, световая и электрическая сигнализация выхода за допуск.

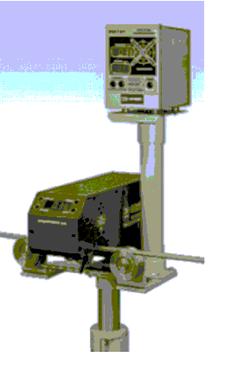

Прибор включает в себя измерительную головку "Вектор-2.41", устанавливаемую на экструзионной линии за охлаждающей ванной и блок индикации "Вектор-БИ-2.41" на рабочем месте оператора. Возможна совместная установка измерительной головки и блока индикации на единой стойке. Монтажные стойки входят в комплект поставки.

Измерение производится непрерывно, при движении контролируемой жилы через измерительную головку. Представление результатов измерения на блоке индикации выполнено так, что оператор может устранить возникающий эксцентриситет "на ходу", регулировочными болтами экструзионной головки. Для совмещения осей измерения с осями регулировочных болтов в приборе реализована электронная система поворота осей.
