Результат выполнения опытно-конструкторской разработки.

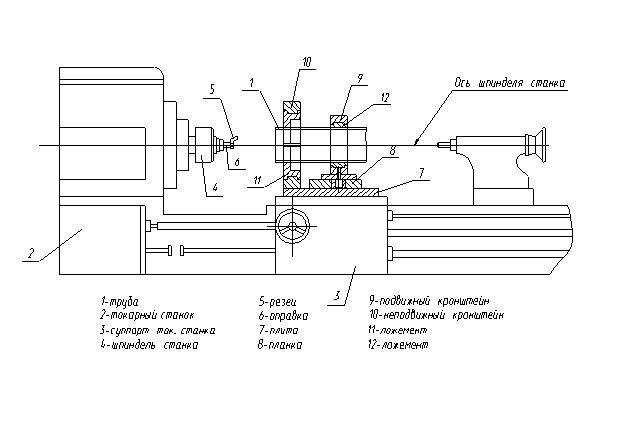

На фиг.1 показано устройство, общий вид; на фиг.2 - вид А на фиг.1.

Приспособление для торцовки труб состоит из плиты 7, на которой устанавливается неподвижный кронштейн 10 с ложементами 11, а также планки 8, на которой установлен подвижный кронштейн 9 с ложементами 12 с возможностью перемещаться по пазам плиты 7. Подвижный кронштейн 9 имеет возможность поворачиваться на планке 8, обеспечивая нужное положение при обработке гнутых труб 1. Ложементы 11, 12 сменные, что дает возможность обрабатывать трубы с различными диаметрами.

Устройство работает следующим образом.

Приспособление устанавливается на суппорте 3 токарного станка 2 типа 1К62 вместо резцедержателя. Отрезанная по нужным размерам труба 1 закрепляется в ложементах приспособления 11, 12 в необходимом положении. Резец 5 с оправкой 6 устанавливается в шпинделе 4, а суппорт 3, с закрепленным на нем приспособлением и трубой 1, подводится к резцу 5, предварительно сделав настройку, далее производится торцевание конца трубы 1.
