Результат выполнения технологической разработки

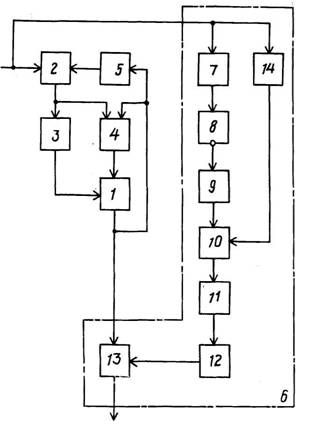

Селектор импульсов заданной длительности содержит первый элемент 2 совпадения (см. рисунок 1), второй элемент совпадения 1, элемент задержки 3, элемент ИЛИ 4, инвертор 5, селектор 6 длительности, состоящий из линии 7 задержки, фазоинвертора 8, первой дифференцирующей цепи 9, сумматора 10, ограничителя 11, мультивибратора 12, элемента И 13 и второй дифференцирующей цепи 14.

Селектор импульсов заданной длительности функционирует следующим образом.

Поступающий на вход устройства сигнал через первый элемент 2 совпадения и элемент ИЛИ 4 поступает на вход второго элемента 1 совпадения и через время, определяемое параметрами элемента 3 задержки, поступает на вход второго элемента 1 совпадения.

Если длительность второго сигнала превышает длительность задержки сигнала элемента 3 задержки, то через время задержки сигнала элемента 3 задержки на выходной шине появляется сигнал, который одновременно поступает на вход элемента ИЛИ 4 и воспрепятствует пропаданию сигнала на выходной шине при пропадании сигнала на его входной шине. Длительность выходного сигнала определяется наличием сигнала на входе второго элемента 1 совпадения, снимаемого с выхода элемента 3 задержки. Инвертор 5 меняет полярность выходных импульсов. Первый элемент 2 совпадения не пропускает на вход элемента 3 задержки и вход элемента ИЛИ 4 входной сигнал до полного прохождения очередного импульса. Это исключает прохождение на выход второго элемента 1 совпадения коротких импульсов, но пропускает импульсы, длительность которых соответствует времени задержки элемента 3 задержки или превышает ее, при этом обеспечивается нормализация длительности выходных импульсов.

Одновременно с поступлением входного сигнала на второй вход первого элемента 2 совпадения он поступает на первый вход селектора длительности

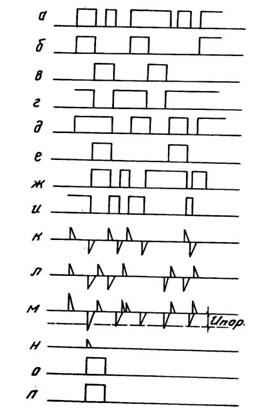

На фиг. 2 показаны: сигналы-а на входе устройства; б-п на выходах соответственно:

б-второго элемента 1 совпадения, в-элемента 3 задержки; г-инвертора 5; д-элемента ИЛИ 4;

е-первого элемента 2 совпадения; ж-линии 7 задержки; и-фазоинвертора 8; к-первой дифференцирующей цепи 9; л-второй дифференцирующей цепи 14; м-сумматора 10;

н-ограничителя 11; о-мультивибратора 12; п-элемента И 13

Сигнал на выходе ограничителя 11 (рис. 2, н) будет только в том случае, когда длительность входных импульсов будет равна времени задержки в линии 7 задержки. Мультивибратор формирует импульс заданной длительности (рис. 2, о), который поступает на второй вход элемента И 13, на первом входе которого сигнал имеет такой же вид (рис.3, е)

Таким образом устройство пропускает на выход импульсы, длительность которого равна времени задержки сигнала, что способствует повышению помехозащищенности (помехоустойчивости).

Рис. 2 Временные диаграммы режимов работы селектора
