Инновации бизнесу. Установка для наполнения баллонов УНБМ-1-04-27.

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

54-125-05

Наименование проекта

Установка для наполнения баллонов УНБМ-1-04-27.

Назначение

Для наполнения баллонов сжиженным углеводородным газом (пропан-бутаном).

Рекомендуемая область применения

Заполнение газоавтомобильных баллонов, автоцистерн и других емкостей газом на специально оборудованных пунктах.

Описание

Конструкция является результатом выполнения конструкторской разработки.

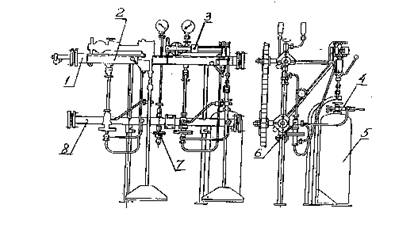

Установка (см. рисунок) состоит из коллектора жидкой фазы 1, коллектора паровой фазы 8, коллектора приемника 2, сигнализирующего устройства 3, регулятора давления 7, баллонного зажима 4 и клапана отсекателя 6.

Рис. Установка нанесения баллонов УНБМ-1-04-27.

Установку можно монтировать из двух, трех и более секций.

Заправляемый баллон 5 устанавливается на горизонтальную площадку, снимается баллонный зажим и укрепляется на вентиле баллона. Сигнализирующим устройством устанавливается масса баллона с газом, открывается вентиль, начинается заправка баллона и др. емкостей.

По достижении баллоном заданной массы коромысло сигнализирующего устройства занимает горизонтальное положение, сбрасывается давление. После чего, клапан-отсекатель перекрывает подачу газа в баллон. Вентиль закрывается и закрепляется баллонным зажимом.

Преимущества перед известными аналогами

Установка удобна в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышает производительность труда в 2 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

16.06.2005
