Номер

54-065-05

Наименование проекта

Реактор-фильтр

Назначение

Для последовательного проведения в одном аппарате реакционных процессов, сопровождающихся выделением твердой фазы, фильтрацией полученной суспензии и промывкой осадка.

Рекомендуемая область применения

Медицинская, фармацевтическая, химическая промышленность и другие производства, где требуется проведение различных реакций, фильтрация, промывка осадка.

Описание

Результат выполнения конструкторской разработки.

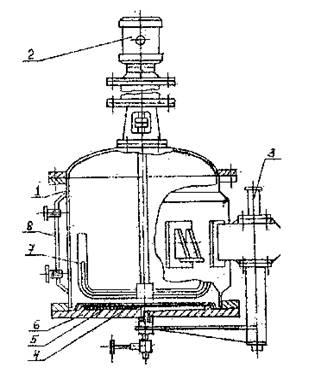

Ректор-фильтр (см. рис.1) состоит из корпуса 1 с рубашкой 8, перемешивающего устройства 7 с приводом 2 во взрывобезопасном исполнении. Плоское днище 6 имеет концентрические канавки, соединенные между собой радиальными пазами, 4 отверстия в центре для слива фильтрата. На днище устанавливается сетка 5, поверх которой крепится фильтрующий материал 4. Днище снабжено подъемно-поворотным устройством 3.

Рис. 1 Общий вид реактора-фильтра.

Реакционная масса загружается в реактор-фильтр. Включается перемешивающее устройство, вращающееся с интенсивностью, необходимой для данной среды. Для более эффективного проведения реакции предусмотрен нагрев и охлаждение реакционной массы. Полученная в результате реакции суспензия фильтруется, осадок промывается и затем выгружается из аппарата.

Преимущества перед известными аналогами

Многофункциональность аппарата, удобство в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Высокое качество производимых работ.

Технико-экономический эффект

В 3 раза сокращены затраты на проведение техпроцессов.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

19.05.2005
