Метод разметки деталей

Назначение

Для разметки линий пересечения различных стыкуемых деталей, одна из которых является призматической

Рекомендуемая область применения

При сборке различных изделий, например емкостей патрубков, сопел и т.д. на предприятиях машиностроения

Описание

Результат научно-исследовательской разработки

Детали 1,2 устанавливаются по чертежу, в соответствии с которым выдерживают положение осей деталей относительно друг друга. При этом их располагают на некотором расстоянии друг от друга или непосредственно стыкуют их.

Далее подготавливают источник света 3 и разметочную чертилку.

Источник света устанавливают на верхнем торце стыкуемой призматической детали 2 и монтируют его на грани А f.

Источник света устанавливают так, чтобы он находился примерно на середине грани для получения четкой границы света и тени по своей длине линии пересечения и совпадал с плоскостью грани.

После установки и включения источника света на основной детали образуется четкая полоса, разделяющая область света и тень.

По этой полосе чертилкой размечают линию пересечения грани af детали 2 с основной деталью 1. Затем аналогичную операцию производят по всем граням и размечают соответствующие участки линии пересечения.

Далее по полученной линии пересечения вырезают отверстие в основной детали, вставляют в него стыкуемую деталь, размечают по ней линию пересечения по отверстию и обрезают. После этого детали сваривают.

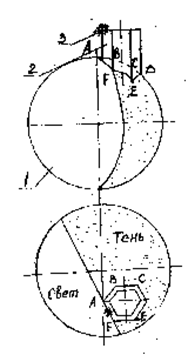

Рис. Метод разметки деталей
