Результат выполнения конструкторской разработки.

На рис.1 показан общий вид продольного конвейера.

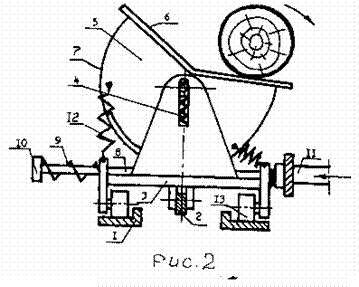

На рис.2 - то же, в момент сброски лесоматериала.

Продольный конвейер включает направляющие 1, тяговый орган 2, смонтированные на нем траверсы в виде оснований 3 с установленными на них на пружинах 4 седлами. Седла состоят из дисков 5 с верхней седлообразной поверхностью 6 и нижней цилиндрической поверхностью 7. Фиксаторы седел выполнены в виде пластин 8, расположенных на основаниях 3 с возможностью взаимодействия с нижними цилиндрическими поверхностями 7. Пластины 8 зафиксированы на основаниях 3 упругими элементами 9 и имеют упоры 10, расположенные в зоне действия механизмов сбрасывания 11. Диски 5 связаны с консолями оснований 3 упругими элементами 12 (например, пружинами). Жесткость упругих элементов 12 меньше жесткости пружин 4, что обеспечивает зазор между дисками 5 и пластинами 8 при перемещении траверс без бревна. Траверсы установлены на направляющих 1 на катках 13.
