Результат выполнения конструкторской разработки

Регулятор скорости колеса транспортной машины включает в себя задающий электродвигатель 1 (см. рисунок 1) с датчиком скорости 2, дифференциал 3, приводная шестерня 34 которого связана с полуосью ведущего колеса 5 транспортной машины, а приводная шестерня 6 с задающим электродвигателем. Суммирующий вал 7 дифференциала через передачу гайка-винт связан с регулирующим органом 8, имеющим фиксатор9, исключающий поворот регулирующего органа относительно оси. Регулирующий орган 8 воздействует на пружину 10 пропорционального клапана давления 11 тормозного привода ведущего колеса.

Выход регулируемого давления пропорционального клапана 11 через клапан 12 с электромагнитным управлением связан с рабочим цилиндром 13 тормозного механизма колеса 14 транспортной машины.

Управление задающим электродвигателем осуществляется от электронного блока 15, включающего в себя задатчик скорости 16, связанный с тормозной педалью 17, с датчиком скорости 21 ведомого колеса машины и датчиком исходного положения педали 18. Выход задатчика скорости связан с управляющим устройством 19, датчиком угла поворота 20 суммирующего вала дифференциала, с датчиком скорости 21 ведомого колеса двигателя, с задатчиком 23 стабилизатора скорости транспортной машины. Управляющее устройство 19 связано также через коммутационное устройство 24 с задатчиком 25 угловой скорости вала двигателя, соединенного с педалью 26 управления двигателем и механизмом управления двигателем 27.

Управляющее устройство 19 включает в себя систему управления задающим электродвигателем (см. рисунок 2), состоящую из элемента сравнения 27 и управляющее устройство 28 задающего электродвигателя 1 с датчиком 2 угловой скорости электродвигателя. На вход следящей системы через нормально разогнутые контакты коммутационного устройства 29 подключены датчик скорости ведомого колеса 21, задатчик стабилизатора скорости 23 и задатчик скорости колеса при торможении 30. 41, 46, 54 - релейные элементы.

Предлагаемый регулятор скорости за счет автоматического регулирования скорости колеса как при разгоне, так и торможении транспортной машины улучшает тяговоскоростное и тормозные свойства транспортной машины, повышает устойчивость и управляемость транспортной машины на скользких дорогах, а следовательно, безопасность ее использования.

Применение предлагаемого регулятора скорости колеса позволяет получить более высокое качество регулирования в сравнении с известными антиблокировочными и противобуксовочными системами поскольку в предлагаемом регуляторе обеспечивается пропорциональное сигналу ошибки регулирования давления в тормозном приводе колеса. Этому же способствует использование сигнала, пропорционального давлению в тормозном цилиндре колесного тормоза.

Предлагаемый регулятор скорости колеса может быть использован на транспортных машинах вместо известных АБС/ПБС при сохранении функциональных возможностей штатного тормозного привода, при этом входы пропорционального клапана давления 11 соединяются известным способом с выходом тормозного крана штатного тормозного привода. Предлагаемый регулятор может использоваться и для регулирования скорости ведомого колеса транспортной машины в процессе торможения. В этом случае требуется выполнить привод от колеса к шестерни дифференциала.

Регулятор скорости колеса может быть выполнен в виде компактного герметичного блока, соединенного с приводом ведущего колеса, что упрощает конструкцию системы регулирования скорости колеса и повышает ее надежности.

Инновационный проект «Бортовой регулятор скорости транспортных машин» демонстрировался на пятом Московском международном Салоне инноваций и инвестиций.

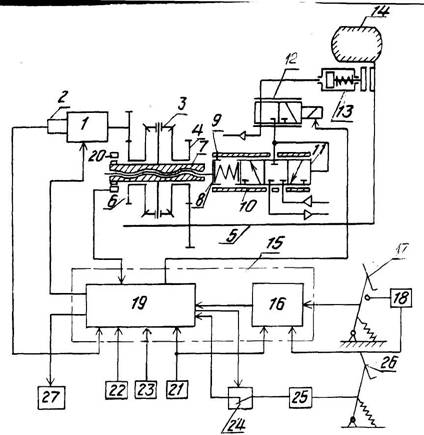

Рис. 1. Принципиальная схема регулятора скорости

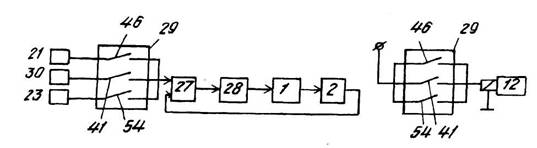

Рис. 2. Функциональная схема системы управления задающим электродвигателем

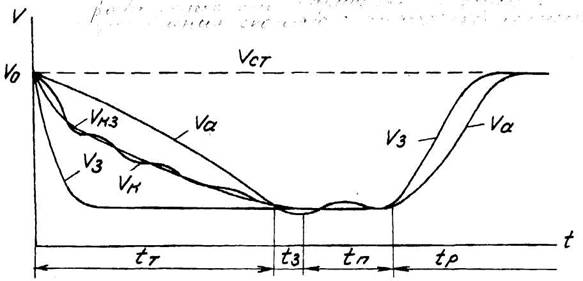

v₃- скорость, заданная педалью торможения;

vК ₃ - скорость колеса, заданная педалью торможения;

vК - скорость колеса, транспортной машины;

v _a- скорость транспортной машины;

v_ст- скорость транспортной машины, заданная на стабилизаторе.
