Результат выполнения научно-исследовательской работы.

Предлагаемая полезная модель относится к области сельскохозяйственногомашиностроения, в частности к рабочим органам почвообрабатывающихорудий.

Недостатками существующих корпусов плуга является недостаточная износостойкость полевой доски и повышенное тяговое сопротивление корпуса плуга.

Задачей предлагаемого технического решения является уменьшение износа полевой доски и снижение тягового сопротивления корпуса плуга.

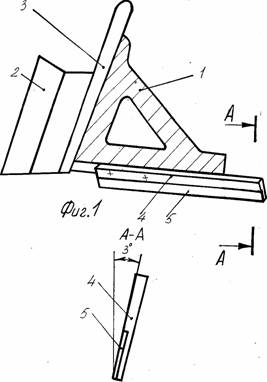

Корпус плуга содержит стойку 1, лемех 2, отвал 3 и полевую доску 4, которая крепится к стойке с тыльной стороны под углом не более 3° к вертикально-поперечной плоскости в сторону полевого обреза корпуса плуга. Для уменьшения износа полевой доски корпуса плуга с внешней поверхности полевая доска снабжена пластиной 5 жестко закрепленной на полевой доске и выполненной из антифрикционного материала, например из антифрикционного чугуна.

Полевую доску не следует наклонять под углом больше, чем 3°, так как уменьшается опорная поверхность полевой доски, увеличивается удельное давление и действие реактивных боковых сил плуга, что ведет к увеличению тягового сопротивления корпуса плута.

Полевая доска, наклоненная под углом не более 3°, исключает создание дополнительных сопротивлений в виде отдельных импульсов сил, что существенно уменьшает износ полевой доски. Снабжение полевой доски пластиной из антифрикционного материала уменьшает силы трения, что ведет к существенному уменьшению износа полевой доски.

Применение предлагаемого корпуса плуга снижает износ полевой доски на 15-25%, что увеличивает срок службы полевых досок плуга; тяговое сопротивление корпуса плуга снижается на 15-25%, что также снижает энергозатраты на 10-20%; уменьшается разрушение структуры почвы на 40-50%; значительно улучшается устойчивость плуга в горизонтальной и вертикально-поперечных плоскостях.

Фиг. 2Корпус плуга
