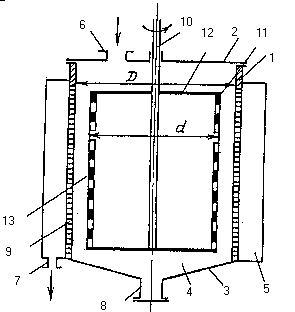

Фильтр для очистки жидкости состоит из корпуса 1 (см. рисунок) с крышкой 2 и днищем 3, камер исходной 4 и осветленной 5 жидкостей с патрубками 6 для подачи исходной жидкости, 7 для отвода осветленной жидкости и 8 для удаления осадка, фильтрующей перегородки 9 в виде цилиндрической обечайки с внутренним диаметромdи осесимметрично установленных внутри фильтрующей перего родки 9, образующей камеру исходной жидкости 4, вала 10 и ротора 11. Ротор 11 жестко соединен с валом 10 спицами 12 и имеет равномерно перфорированную боковую поверхность 13 с внешним диаметромd, приэтом соотношениеd/dлежит в пределах 0,85-0,94, а камера осветленной жидкости 5 расположена снаружи цилиндрической обечайки фильтрующей перегородки 9.

Фильтр для очистки жидкости работает следующим образом. Исходную жидкость подают по патрубку 6 в корпус 1 и заполняют ею камеру 4 исходной жидкости и внутренний объем ротора 11. От привода приводят во вращение вал 10 с ротором 11. Под действием перепада давления, который создают в камерах исходной 4 и осветленной 5 жидкости, исходная жидкость фильтруется через филь трующую перегородку 9 и из камеры осветленной 5 жидкости по патрубку 7 отводится в приемник фильтрата (на чертеже не показан). Уловленные частицы скапливаются в виде осадка на поверхности фильтрующей перегородки 9. Под действием центробежной силы струи исходной жидкости выбрасываются из внутреннего объема ротора 11 через отверстия перфорированной боковой поверхности 13 и, ударяясь о частицы осадка, разбивают его и сбрасывают на днище 3 исходной камеры 4. После завершения стадии фильтрования проходят регенерацию фильтрующей перегородки 9 обратным потоком промывочной жидкости или газа (воздуха).
