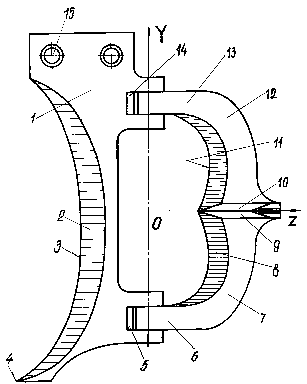

Рабочий орган рыхлителя включает расположенные друг за другом переднее звено 1 (см. рисунок) и заднее звено 12 стойки, связанные между собой вертикальными шарнирами, размещенными на оси oy. Переднее звено на фронтальной части имеет лезвие 2 с режущей кромкой 3. Нижняя часть звена 1 снабжена наконечником 4. Верхняя монтажная часть звена 1 имеет отверстия 15 для соединения с рамой серийно выпускаемого рыхлителя моделей РН-60Б или РН-80А. Заднее звено 12 образовано из парных гнутых и оппозитно сопряженных в вертикальной и горизонтальной плоскостях боковин 7. Фронтальные кромки боковин 7 снабжены лезвиями 8, 9, 10 с режущими кромками 11, выполненными по замкнутым ветвям астроиды. Ветви астроиды в системе прямоугольных координат xoy описаны уравнением вида

x ^2/3+y ^2/3=r ^2/3,

где x, y - координаты любой точки астроиды; r - радиус окружности, описываемой точками сопряжений ветвей астроиды.

При толщине переднего звена 1 стойки равной 25 мм толщину каждой боковины 7 заднего звена 12 устанавливают равной 8 мм. Угол заточки лезвий 8, 9, 10 на боковинах выполнен равным 13-18°. Заднее звено 12 размещено в пазах 5 и 14 на задней части переднего звена 1 посредством поводков 6, 13 и соединено с ним осями шарниров. Заднее звено 12 имеет возможность переустановки в пазах 5 и 14 поворотом на 180° вокруг горизонтальной оси 2. Для схода неперерезанных корней и корневищ солодки и растительных остатков с лезвий 8, 9, 10 режущие кромки левой и правой пары лезвий 9 и 10 отклонены под углом 60-70° к оси oz. Боковины 7 взаимно сопряжены контактной сваркой и образуют неразъемный сварной узел.

При выполнении технологического процесса рабочий орган рыхлителя функционирует следующим образом. Переднее звено 1 стойки посредством отверстий 15 соединяют креплением с рамой навесного рыхлителя РН-60Б. При опускании рамы с транспортного положения наконечник 4 врезается в верхний слой почвы. Режущая кромка 3 лезвия 2 разрезает корненасыщенный пласт почвы и грунта на вертикальные слои. При установившемся движении на заданной глубине, ограниченной опорными колесами рамы рыхлителя, наконечник 4 рыхлит грунт и верхний слой почвы в направлении снизу вверх. Лезвие 2 частично сдвигает пласты почвы и грунта вбок. Однако, при обработке переуплотненных почв при глубине обработки 0,4-0,5 мм только передним звеном 1 обработанный слой почвы имеет рыхлую зону шириной 0,6-0,8 м. Идущим за передним звеном 1 в работу вступают режущие кромки 11 лезвий 8, 9, 10. Режущими кромками пласт почвы и грунта подвергается дополнительному крошению. Равнодействующая сила от тягового сопротивления стойки с поверхности боковин 7 направлена таким образом, что отдельные сегменты пласта почвы претерпевают растягивающие и изгибающие нагрузки. Ими пласт интенсивно крошится. Растительные и корневые остатки остаются в корнеобитаемом горизонте с многолетними травами и солодкой голой (солодкой уральской).Выполнение режущих кромок 11 на фронтальных частях боковин 7 по линиям ветвей астроиды обеспечивает полное подрезание корней и корневищ солодки. Из пазушных почек 4-6-летних горизонтальных корневищ образуются новые вегетативные побеги. Каждое подрезанное корневище образует новое растительное сообщество. Рыхление почвы и грунта способствует накоплению влаги и аэрации нижележащих горизонтов. Этим достигается интенсивный рост надземных побегов солодки и накопление корневой массы в качестве лакричного сырья.
