Результат выполнения научно-исследовательской работы.

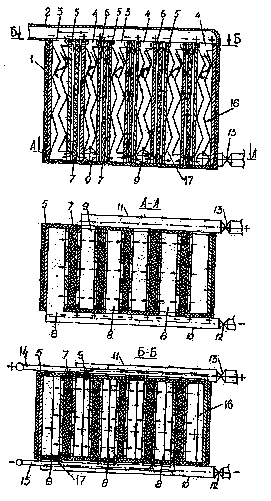

Установка для электрохимической активации воды, используемой для питьевых целей, промышленности, медицине, микроэлектронике, лазерной технике и орошения сельскохозяйственных культур в системах капельного орошения с окислительно-восстановительными свойствами для обеспечения повышения биологической активности и оптимальных условий произрастания сельскохозяйственных культур с целью получения максимальной урожайности состоит из корпуса 1 (см. рисунки), выполненного из диэлектрического материала, в крышке которого смонтирован водоподводящий трубопровод 2, обеспечивающий подачу воды в катодные 3 и анодные 4 камеры. В каждой камере 3 (4) установлено по два перфорированных катода 5 и анода 6. Катодные 3 и анодные 4 камеры разделены между собой прокладками (сепараторами) 7 и 3 микропористой пластмассы. В нижней части корпуса 1 выполнены патрубки 8 для отвода воды с отрицательным потенциалом (католит) и патрубки 9 для отвода воды с положительным потенциалом (анолит). Трубопроводы 10, 11 предназначены для отвода католита и анолита через регулировочные вентили 12, 13 соответствующим потребителям активированной воды. Электроды 6 положительного потенциала соединены с шиной 14 положительного потенциала, а катоды 5 соединены с шиной 15 отрицательного потенциала. В анодных камерах 4 установлены вставки 16 из профилированного листового металла, а в катодных камерах 3 вставки 17 из профилированного листового металла. Вставки 16 и 17 соединены с анодами 6 и катодами 5 и несут соответствующий потенциал камеры, в которой они установлены.

Многопоточная установка для электрохимической активации воды работает следующим образом. В системе водоснабжения или капельного орошения после очистки от посторонних примесей поток под рабочим давлением, которое должно быть болыпе в два раза необходимого давления в выходных трубопроводах 10, 11 направляет по водоподводящему трубопроводу 2 в корпус установки. Обрабатываемая вода поступает в катодные 3 и анодные 4 камеры. Одновременно с подачей воды на электроды подается потенциал напряжением 12-24 В. При этом поток воды, проходя по каналам между вставками 16, 17 из профилированного листового металла, приобретает свойства турбулентного движения, что увеличивает возможность контакта всех частиц потока с отрицательно и положительно заряженными электродами 5, 6, что соответственно повышает эффективность электрохимической обработки воды и снижение потребления энергии на обработку. 8т воздействия отрицательного потенциала в катодной камере 3 получают католит с рН 10,0-12,0 и ОВП в пределах 850-1100 мВ, а в анодной камере анолит с рН 3,0-5,0 и окислительно-восстановительным потенциалом (ОВП) равным +560...+1100 мВ. При этом удельные затраты количества электричества составляют не более 400 кулон на литр (Кл/л). Обработанная вода в виде анолита и католита поступает через вентили 12, 13 потребителям. При этом расход воды может регулироваться, что вызывает изменение рН и ОВП.

Приведенными испытаниями установлено, что обработка семян сельскохозяйственных культур анолитом обеспечивает уничтожение большинства болезнетворных микробов и вредителей, а обработка семян католитом увеличивает их всхожесть и энергию прорастания. Капельное орошение посевов арбузов сорта «Холодок» позволило получить продукцию на 12 дней раньше, а урожайность повысилось на 30 %.

Зарегистрировано в Федеральном институте промышленной собственности.

№ 2005102287/15(002907) от 31.01.2005 г.

Положительный результат экспертизы заявки на изобретение по существу от 09.03.2005 г.
