Результат выполнения научно-исследовательской работы.

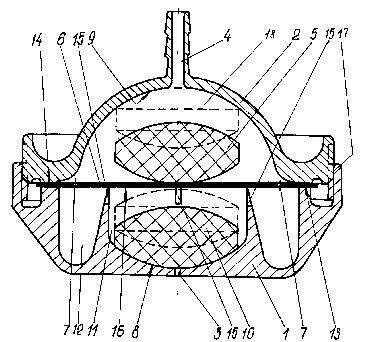

Капельница включает корпус 1 (см. рисунок) и крышку 2. Корпус 1 имеет выходной патрубок 3, а крышка 2 - входной патрубок 4. В полости, образованной корпусом 1 и крышкой 2, размещен дроссель 5 и эластичный компенсатор 6. Дроссель 5 имеет форму двояковыпуклой линзы и изготовлен из пробки, плотность которой не превышает 0,2 т/м ³. Эластичный компенсатор снабжен группой отверстий 7 на его периферийной части. Корпус 1 и крышка 2 имеют соответственно углубления 8 и 9 в виде шаровых сегментов с радиусом сферы, равным радиусу сферы двояковыпуклой линзы дросселя 5. Углубление 8 выполнено на корпусе 1 над выходным патрубком 3. Углубление 9 выполнено на крышке 2 под входным патрубком 4. Капельница снабжена дополнительным дросселем 10. Дроссель 10 установлен под выходным патрубком 3 в полости 11 корпуса 1. Полость 11 выполнена концентричной кольцевой полости 12. Полости 11 и 12 корпуса 1 закрыты эластичным компенсатором 6. Отверстия 7 эластичного компенсатора 6 выполнены над кольцевой полостью 12. Периферийная кольцевая кромка компенсатора 6 зафиксирована кольцевыми поясками 13 и 14 на сопрягаемых торцах корпуса 1 крышки 2. Кольцевая полость 12 гидравлически соединена с полостью 11 корпуса 1 радиально ориентированными прорезями 15. Прорези 15 выполнены на верхней кольцевой кромке 16 полости 11 корпуса 1. Высота прорези 15 и глубина кольцевой полости 12 выполнены в соотношении 1:(8-12). Крышка 2 с корпусом 1 сопряжены резьбовым соединением 17.

Капельница работает следующим образом. Вода под давлением из распределительного трубопровода системы капельного трубопровода поступает через входной патрубок 4 в сферическую полость 18, ограниченную эластичным компенсатором 6. При заполнении полости 18 дроссель 5 всплывает над компенсатором 5 и закрывает входной патрубок 4, образуя дополнительное пространство с давлением воды в пределах 0,02-0,05 МПа. За счет давления воды в полости 18, эластичный компенсатор 5 плотно прилегает к кольцевой кромке 16. Из полости 18 по калиброванным отверстиям 7 вода постепенно переливается в кольцевую полость 12. При заполнении кольцевой полости 12 через радиально ориентированные прорези 15 она переливается в полость 11 корпуса 1. При заполнении полости 11 водой дополнительный дроссель 10 всплывает над выходным патрубком З. Часть воды через отверстие выходного патрубка 3 поступает на орошаемый участок с возделываемыми растениями или плодовыми насаждениями. Так как расход воды из полости 11 меньше прихода воды через прорези 15 из кольцевой полости 12, то дополнительный дроссель 10 давит за счет подъемной силы снизу на эластичный компенсатор 6. Последний приподнимается над кольцевой кромкой 16, а отверстия 7 периферийной части эластичного компенсатора 6 прижимаются к внутренней сферической поверхности крышки 2. Этим прекращается доступ воды в кольцевую полость 12. Таким образом, из полости 11 обеспечивается выдача поливной воды только за счет сил гравитации. При опорожнении полости 11 дроссель 10 опускается в направлении выходного патрубка 3. Эластичный компенсатор 6 занимает исходное положение, а его комбинированные отверстия 7 подают в кольцевую полость 12 очередную порцию воды. Таким образом, сферическая полость 18 под крышкой 2, кольцевая полость 12 и полость 11 в донной части корпуса 1 под эластичным компенсатором 6 создают соответственно полости высокого , низкого и среднего давлений и этим обеспечивают постоянство выдачи поливных норм через выходной патрубок 3.

Зарегистрировано в Федеральном институте промышленной собственности.

№ 2005108780/12(010433) от 28.03.2005 г.

Положительное решение о проведении экспертизы заявки на изобретение по существу от 12.05.2005 г.
