Результат выполнения научно-исследовательской работы.

Задача, на решение которой направлена разработанная конструкция, заключается в расширении функциональных возможностей и повышении эксплуатационной надежности систем капельного орошения. Технический результат - упрощение конструкции, экономный расход оросительный воды. Указанный технический результат достигается тем, что в известном водовыпуске поливного трубопровода, включающем корпус со сливным отверстием и крепежный элемент, соединяющий корпус с трубопроводом, при этом корпус выполнен в виде части полого шара, сопряженного с отверстием поливного трубопровода и возможностью частичного смещения в сторону сливного отверстия, снабженного инъектором, при этом поливной трубопровод, корпус и инъектор выполнены единой деталью.

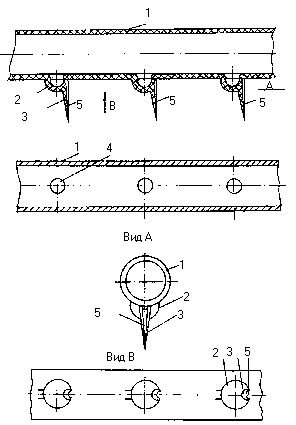

Водовыпуск поливного трубопровода системы капельного орошения включает эластичный гибкий трубопровод 1 (см. рисунок), корпус 2, выполненный в виде части полого шара, инъектор 3, водовыпускное отверстие 4, канал водотока 5. Корпус 2 соединен с трубопроводом 1 гибким элементом 6. Поливной трубопровод 1, корпус 2, инъектор 3, водовыпускное отверстие 4 и канал водотока 5 выполнены единой деталью.

Водовыпуск поливного трубопровода работает следующим образом. При движении потока воды по трубопроводу 1, емкость полого шара корпуса 2 заполняется оросительной водой и частично увеличивает зазор между корпусом 2 и трубопроводом 1, через зазор вода поступает к каналу водотока 5 и под действием силы тяжести поступает в почву. После слива воды из корпуса 2, упругий гибкий элемент перекрывает отверстие 4 и истечение воды прекращается до повторного заполнения корпуса. Таким образом, корпус периодически открывается и осуществляет порционную подачу воды в почву. Инъектор 3 и канал водотока 5 обеспечивают увлажнение корнеобитаемого слоя почвы, предотвращают образование почвенной корки, уменьшают расход оросителъной воды и повышают урожайность сельскохозяйственных культур. Конструкция водовыпуска обеспечивает высокую эксплуатационную надежность работы.

Зарегистрировано в Федеральном институте промышленной собственности.

№2004122348/12(024022) от 20.07.2004 г.

Получено положительное решение экспертизы заявки по существу.
