Результат выполнения научно-исследовательской работы.

Задача, на решение которой направлена разработанная конструкция, - повышение выхода кондиционных семян и снижение их себестоимости. Технический результат - уменьшение энергетических затрат, повышение эксплуатационной надежности. Указанный технический результат достигается следующим образом. Согласно изобретению приспособление для разрушения плодов выполнено в виде встречно вращающихся барабанов с зубчатой поверхностью, один из которых ведущий, а второй, ведомый, - подпружинен. Приспособление для выделения семян из измельченного вороха выполнено в виде щеточных транспортеров, установленных над прутковым подбарабаньем и разделительным решетом. Щеточные транспортеры выполнены в виде двух бесконечных ремней, соединенных щетками, длина которых равна длине барабанов с зубчатой поверхностью, при этом поверхность вершины зубьев барабанов закруглены.

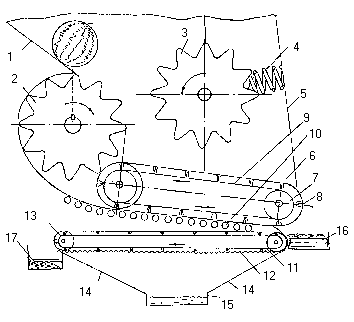

Выделитель семян из плодов бахчевых культур содержит бункер 1 (см. рисунок) и расположенное в нем приспособление для разрушения плодов, состоящее из приводного зубчатого барабана 2 и подпружиненного зубчатого барабана 3. Пружина 4 имеет опору на заднюю стенку 5 бункера. Под зубчатыми барабанами 2, 3 размещен щеточный транспортер 6 с приводным барабаном 7. Щетки 8 закреплены на приводных ремнях 9 с заданным шагом, равным шагу зубьев зубчатого барабана (2, 3). Щеточный транспортер 6 поджат щетками 8 к прутковому подбарабанью 10. Расстояние между прутками выбрано из условия схода корки, а прохода семян и мякоти. Под прутковым подбарабаньем размещен щеточный транспортер 11, который поджат к разделительному решету 12. Привод транспортера 11 предусмотрен от приводного барабана 13. Под разделительным решетом 12 установлены скатные плоскости 14 и емкость 15 для сбора сока и мякоти. В конце пруткового подбарабанья 10 предусмотрен транспортер 16 для сбора и удаления корки, а за разделительным решетом 12 установлена емкость 17 для сбора семян.

Выделитель семян работает следующим образом. Плоды от загрузочного транспортера (на схеме не показан) подаются на скатную доску бункера 1 и под действием веса перекатываются со значительной скоростью. Зубчатый приводной барабан 2 подхватывает плоды и направляет их к подпружиненному барабану 3. В результате удара о зубья барабана плоды разрушаются и поступают в зазор между зубьями барабанов 2 и 3. При этом крупные комки (куски) плодов разделяются на более мелкие и падают между щетками 8 на прутковое подбарабанье 10. При ударе о прутковое подбарабанье часть семян и мякоти проходит между прутьями и поступает на разделительное решето 12. Оставшаяся масса разрушенных плодов протаскивается по прутковому подбарабанью, при этом оставшаяся масса семян и мякоти с соком отделяется от корки, и поступает на разделительное решето 12. При протягивании мякоти с семенами щеточным транспортером 11 по разделительному решету 12 мякоть и сок отделяются и поступают по скатным плоскостям 14 в емкость 15 для сбора сока и мезги, которые подаются на дальнейшую переработку. Семена с разделительного решета 12 поступают в емкость 17 для семян, откуда подаются на мойку и сушку. Корка, поступающая с пруткового подбарабанья, забирается транспортером 16 и подается для приготовления корма животным.

Выделитель обеспечит получение семян из плодов бахчевых культур с высокими посевными качествами.

Зарегистрировано в Федеральном институте промышленной собственности.

№2004117308/13(018585) от 07.06.2004 г.

Положительный результат экспертизы заявки на изобретение по существу.
