Результат выполнения научно-исследовательской работы.

Разработка относится к устройствам для очистки воздуха промышленных предприятий от пыли, в частности к пылеуловителям с зернистым фильтрующим материалом.

Наиболее близким к наибольшему количеству существенных признаков и достигаемому техническому результату известен фильтр-циклон двухступенчатый, включающий циклон, фильтр, содержащий зернистый фильтрующий материал, пылевыгрузочное устройство, патрубки подвода запыленного и отвода очищенного воздуха (патент России №2177820, Фильтр-циклон). Недостатками устройства являются высокое гидравлическое сопротивление газовоздушной смеси в циклоне, повышенный износ при работе с абразивными пылями, что приводит к быстрому износу циклонной к снижению срока службы, а также вторичный унос уловленной циклоном пыли в фильтр, что снижает эффективность улавливания частиц в циклоне и увеличивает время формирования зернистого слоя фильтрующей части на начальном этапе его формирования.

Для повышения эффективности и энергоемкости работы устройства при очистке газовоздушных смесей, содержащих твердые частицы, за счет снижения гидравлического сопротивления пылегазовоздушной смеси в циклоне и уменьшения времени на формирование зернистого слоя в фильтре в начальном этапе фильтрации предложен двухступенчатый фильтр-циклон.

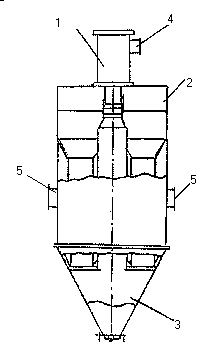

Предлагаемое устройство состоит из прямоточного циклона 1 (см. рисунок), фильтра 2 и пылевыгрузочного устройства 3, установленных друг над другом соосно по вертикали и смонтированных неподвижно с патрубками подвода 4 запыленного и отвода 5 очищенного воздуха. Использование прямоточного циклона позволяет ускорить формирование фильтрующего зернистого слоя на первой ступени очистки и таким образом повысить эффективность работы устройства. При оптимальных геометрических размерах: соотношение диаметра патрубка отвода очищенного воздуха к диаметру входного патрубка составляет (1,2-1,4), а соотношение высоты газохода циклона к высоте цилиндрической части циклона составляет (0,7-0,9), предлагаемое устройство обеспечивает высокую эффективность улавливания твердых частиц крупной и мелкой фракций (эффективность составляет 97-99%). 'Отработавший зернистый материал имеет вторичное использование при производстве строительных материалов.
