Результат выполнения научно-исследовательской работы.

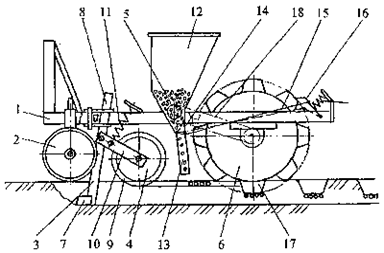

Устройство для прерывистого высева семян и образования влагонакопителыных углублений в почве содержит раму 1 (см. рисунок) с навеской для агрегатирования с трактором, копирующее колесо 2, рыхлитель 3, профилирующий каток 4, высевающий аппарат 5 и лункообразующий рабочий орган 6. Рыхлитель 3 выполнен в виде полукруглой скобы 7, закрепленной на нижнем конце стойки 8, он формирует в нижней части обрабатываемой полосы почвы полукруглый профиль влагонакопительного углубления и производит рыхление с малыми энергетическими затратами. Профилирующий каток 4 выполнен в виде цилиндра с кольцом 9 квадратного сечения, размером 242 см, расположенным посередине обода катка. Профилирующий каток 4 шарнирно установлен на стойке 8 рыхлителя при помощи вилки 10 и имеет возможность перемещения в вертикальной плоскости. Для создания необходимой нагрузки на профилирующий каток между рамой 1 и вилкой 10 поставлена пружина 11. Высевающий аппарат 5 катушечного типа с бункером для семян 12, семяпроводом 13 и заслонкой 14 для прерывистого высева семян в канавку. Открытие заслонки производится тягой 15, шарнирно связанной с заслонкой и подпружиненным чистиком 16, который предназначен для очистки от налипающей почвы с лункообразующих элементов 17 и подачи сигнала для работы заслонки высевающего аппарата. Привод высевающего аппарата 5 осуществляется от лункообразующего рабочего органа 6 посредством цепной передачи 18. Лункообразующий рабочий орган 6 выполнен в виде цилиндра с равномерно радиально расположенными на его ободе лункообразующими элементами, в продольном направлении имеющими форму геометрических фигур, в проекциях верхнего и нижнего оснований которых лежат прямоугольники, а продольные боковые грани высотой 8-10 см имеют вид трапеций с закругленными углами. Причем продольные боковые грани ориентированы вдоль окружности обода.

Устройство для прерывистого высева семян и образования влагонакопительных углублений в почве работает следующим образом. При перемещении устройства рыхлитель 3 со скобой 7 подрезает и рыхлит полосу почвы, образуя в ее нижней части влагонакопительный лоток полукруглой формы. На взрыхленной полосе профилирующим катком 4 образуется канавка глубиной и шириной 2 см, в которую высеваются семена растений. Высев семян производится прерывистыми участками, равными длине лункообразующих элементов, с разрывами такой же длины. При поступательном движении устройства вращается лункообразующий рабочий орган 6. Лункообразующие элементы 17 поочередно воздействуют на чистик 16, который через тяги 15 открывают и закрывают заслонку 14, обеспечивая прерывистую подачу семян в борозду. Окончательная заделка семян в почву производится рабочим органом 6, который, наезжая лункообразующими элементами 17 на участки с высеянными семенами, вдавливает их в почву и одновременно образует влагонакопительные углубления (лунки).
