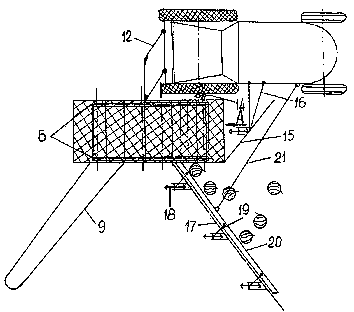

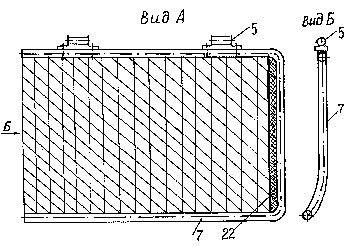

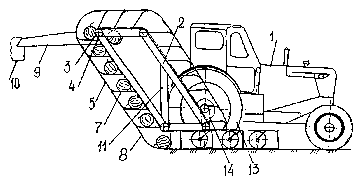

Подборщик плодов бахчевых культур навешивается на трактор 1 (см. рисунки) и включает раму 2 в виде объемного параллелограмма, по углам которого установлены валы 3 со звездочками 4 замкнутого цепного контура 5. Он имеет две цепи 6, к которым закреплены [-образные лопасти 7. Лопасти 7 зафиксированы между цепным контуром 5 и охватывающим его транспортерной лентой 8. Рама 2 отклонена назад в противоположном движению подборщика под углом 60-70°, а лопасти 7 расположены на раме 2 к цепному контуру 5 так же под углом 60-70°. В верхней части рамы установлен плодоулавливающий погрузочный лоток 9, имеющий на конце гаситель-укладчик 10. Цепной контур 5 охватываемый транспортерной лентой 8 с лопастями 7 представляют собой плодоподъемный контур. Параллелограммная рама 2 имеет опорную стойку 11, с помощью которой она крепится к гидравлической навесной системе 12 трактора 1. Привод цепного контура 5 выполнен от ведущего колеса 13 трактора, через цепную передачу 14. Перед плодоподъемным контуром установлена плодосдвигающая планка 15, закрепленная к раме трактора с помощью поводка 16. Питатель подборщика выполнен из планок 17 валкообразователя, каждая из которых установлена на копирующем колесе 18. Планки 17 с копирующими колесами 18 установлены с помощью поводков 19 на несущем брусе 20, который закреплен к нижней части параллелограммной рамы 2 и зафиксирован к раме трактора 1 с помощью регулируемой растяжки 21. Боковые стойки [-образных лопастей 7 футерованы эластичным материалом 22. Транспортерная лента 8 имеет размер ячеек больше минимального размера подбираемых плодов.

Подборщик плодов бахчевых культур работает следующим образом. После выборочных уборок товарных плодов, имеющих конъюнктурную рыночную цену, необходимо подобрать с поля все стандартные плоды, пригодные для использования в пищевых целях или переработки на семена, сок и мякоть. При движении подборщика плоды,. лежащие на поверхности поля, захватываются плодосдвигающей планкой 15 и планками 17 питателя, которые обеспечивают их подачу в нижнюю часть транспортерной ленты 8, которая перемещается по поверхности поля со скоростью, равной скорости перемещения трактора 1. Это обеспечивается цепной передачей 14 от опорно-приводного колеса. Плоды, поступившие на плодоподъемный контур, фиксируются лопастями 7, а травмирование плодов о стойку лопасти 7 предотвращается футеровкой - эластичным покрытием 22. При перемещении плодоподъемного контура плоды поднимаются лопастями 7 с поверхности поля к вершине плодоподъемного контура, высота которого обеспечивает возможность погрузки плодов в транспортные средства. Выпадение плодов с лопастей предотвращается наклоном плодоподъемного контура к горизонту в сторону противоположную направлению движения подборщика и изгибом концов лопастей 7. Плоды, имеющие размер меньше стандартного проходят через отверстия ячеек транспортерной ленты 8 и остаются на поверхности бахчевого поля. Это значительно снижает трудовые затраты на сортировку плодов. При повороте лопасти 7 на верхней звездочке цепного контура 5 плод скатывается на погрузочный лоток 9. Он имеет уклон к гасителю-укладчику 10, который обеспечивает погрузку плодов в транспортное средство.

Таким образом разработанная конструкция плодоподъемного контура позволяет производить подбор плодов с поверхности поля, отделение нестандартных плодов и погрузку стандартных плодов в транспортное средство без их механического травмирования.
