Результат выполнения научно-исследовательской работы.

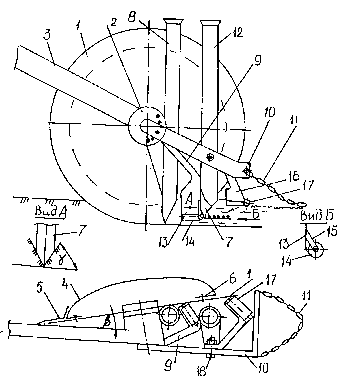

Сошник содержит установленный под угломbк направлению движения вертикально расположенный плоский диск 1 (см. рисунок) на кронштейне 2. Ось диска 1 отклонена на угол 90°-bк направлению движения. Поводок 3 соединен с рамой посевной секции (на чертеже не показана). С наружной стороны диска 1 закреплена реборда 4, представляющая собой элемент в виде половины эллипсоида вращения. На поводке 3 закреплен чистик 5. Реборда крепится к диску с помощью быстросъемных элементов 6. С внутренней стороны диска к нижней части кронштейна 2 закреплен формирователь 7 бороздки для укладки семян. Формирователь бороздки 7 представляет собой клинообразный выступ в виде киля с заданными углами у . Перед формирователем 7 бороздки для семян установлен тукопровод 8, который имеет в задней части срез. Нижняя часть тукопровода 8 расположена, на уровне дна бороздки, образованной диском 1. За тукопроводом 8 установлен загортач 9, который закреплен на кронштейне 2 и имеет регулировку по высоте. На кронштейне 2 закреплен регулируемый поводок 10, к которому крепится шлейф 11 и семяпровод 18. Нижняя часть загортача 9 имеет расширение 13, выполненное в виде лопаточки и опорно-уплотняющий ролик 14, который закреплен к лопаточке 13 с помощью кронштейна 15. За семяпроводом 12 установлен загортач 16 с опорно-ушютняющим роликом 17. Загортач 16 и семяпровод 12 с формирователем бороздки 7 закреплены к кронштейну 10 болтом 18. Это позволяет изменять положение загортача 16 по высоте.

Сошник работает следующим образом. При движении сеялки по полю диск 1 разрезает почву и растительные остатки на глубину заделки удобрений. Этому способствует ограничительная реборда 4, копирующая рельеф поверхности поля без нарушения ее структуры благодаря эллипсоидной форме. Налипшая почва удаляется с поверхности реборды чистиком 5. Диаметр реборды 4 может изменяться в зависимости от необходимой глубины заделки удобрений с помощью сменных элементов различного диаметра, которые фиксируют быстросъемными элементами 6. Кронштейн 2 закреплен на поводке 3 и обеспечивает совпадение направления движения и силы тяги. Это сохраняет устойчивость движения сошника вдоль оси рядка. Удобрения, поступающие от туковысевающего аппарата, подаются по тукопроводу 8 и укладываются на дно бороздки, образованной диском 1. Загортач 9 захватывает лопаточкой 13 влажный слой почвы, укрывает им удобрения, а опорно-уплотняющий ролик 14 производит уплотнение почвы над удобрениями. Формирователь 7 образует бороздку для укладки семян с углами наклона у стенок к горизонту. Поступающие по семяпроводу 12 семена укладываются на уплотненное дно бороздки и фиксируются вдоль оси рядка. Это позволяет обеспечивать минимальную величину защитной зоны при междурядной обработке. В дальнейшем лопаточка 16 захватывает влажный слой почвы и укрывает им семена. Опорно-уплотняющий ролик 17 уплотняет слой почвы над семенами, обеспечивая этим оптимальные условия для их произрастания, роста и развития. Шлейф 11 захватывает верхний разрыхленный слой почвы и укрывает им высеянный рядок семян, что предотвращает иссушение нижних горизонтов почвы и обеспечивает благоприятные условия для роста

Применение разработанной конструкции комбинированного сошника позволяет повысить полевую всхожесть семян и увеличить урожайность до 80%. При использовании сеялок с однодисковыми комбинированными сошниками снижается тяговое сопротивление на 15% и уменьшается расход топлива.

Зарегистрировано в Федеральном институте промышленной собственности.

№ 2004113800/12(014737) от 05.05.2004.

Получено решение о выдаче патента на изобретение 03.03.2005.
