Результат выполнения научно-исследовательской работы.

Разработка относится к хранению легкоиспаряющихся нефтепродуктов и может быть использована в нефтедобывающей, нефтеперерабатывающей и химической промышленности, а также в других отраслях, связанных с хранением легкоиспаряющихся продуктов.

Цель работы - снижение энергетических затрат на предотвращение потерь нефтепродуктов, упрощение конструкции и повышение эксплуатационной надежности.

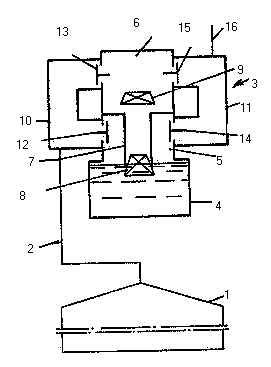

Установка содержит резервуар 1 (см. рисунок) нефтепродуктов, газораспределительный трубопровод 2, соединяющий верхнюю часть резервуара 1 с устройством-3 для утилизации паров нефтепродуктов, содержащим емкость 4 для конденсата паров хранимого продукта, на которой размещены расположенные соосно одна над другой вертикальные камеры 5 и 6 соответственно устройств конденсации и испарительно-конденсационного. Верхняя камера 6 соединена с емкостью 4 для конденсата посредством патрубка 7 коаксиально нижней камере 5. Патрубок снабжен в нижнем сечении эавихрителем 8 с лопатками. Над верхним сечением патрубка 7 в верхней камере 6 размещен каплеотделитель 9. Верхняя 6 и нижняя 5 камеры сообщены между собой посредством байпасных трубопроводов 10 и, в которых попарно размещены клапаны 12, 13 и 14, 15 разнонаправленного действия. Байпасный трубопровод 10 соединен с газораспределительным трубопроводом 2, а байпасный трубопровод 11 - с атмосферой посредством трубопровода 16. За счет использования энергии слива и налива продукта для улавливания и утилизации его паров достигается значительное снижение энергетических затрат на предотвращение потерь. Конструктивное выполнение элементов устройства и их взаимное размещение позволяют не только упростить конструкцию установки, но и повысить эксплуатационную надежность.
