Результат выполнения научно-исследовательской работы.

Разработка относится к устройствам для очистки воздуха промышленных предприятий от пыли, в частности к пылеуловителям с зернистым фильтрующим материалом.

Известен аппарат двухступенчатый очистки воздуха от пыли, включающий устройство сухой инерционной очистки, расположенное над фильтром, фильтр, содержащий фильтрующий элемент, установленный с зазором внутри корпуса фильтра и выполненный в виде двух коаксиально расположенных жалюзийных решеток, направленных в сторону пылевыгрузочного устройства, внутри которых размещен зернистый фильтрующий материал, пылевыгрузочное устройство, патрубки подвода запыленного и отвода очищенного воздуха (Патент России №2177820, В 01d36/00, 50/00, 2002).

Недостатками известного аппарата являются значительное гидравлическое сопротивление, создаваемое в циклоне на первой ступени очистки, вторичный унос пыли, осевшей в нижней части циклона восходящим потоком газа, что увеличивает время на засыпку зернистого слоя и снижает эффективность работы фильтра в начальный период фильтрования, высокое истирание стенок циклона вследствие абразивного воздействия частиц, нестабильность работы первой ступени, а следовательно, и всего аппарата при очистке пылегазовоздушных смесей со значительным распределением пылевых частиц по размерам, приводящая к снижению общей эффективности улавливания твердых частиц.

Техническая задача предлагаемой работы - повышение эффективности пылеулавливания при очистке пылегазовоздушной смеси со значительным распределением пылевых частиц по размерам, а также сокращение времени на засыпку зернистого слоя в начальный период фильтрования для повышения эффективности и снижение гидравлического сопротивления. Аппарат двухступенчатый очистки воздуха от пыли, включает устройство сухой инерционной очистки, расположенное над фильтром, фильтр, содержащий фильтрующий элемент установленный с зазором внутри корпуса фильтра и выполненный в виде двух коаксиально расположенных жалюзийных решеток, направленных в сторону пылевыгрузочного устройства, внутри которых размещен зернистый фильтрующий материал, пылевыгрузочное устройство, патрубки подвода запыленного и отвода очищенного воздуха. Устройство сухой инерционной очистки выполнено в виде жалюзийного пылеуловителя с решеткой, набираемой из стальных уголков, выполненных под углом естественного откоса, причем корпус жалюзийного пылеуловителя соединен щелями с фильтрующим элементом фильтра, а внутренняя полость решетки жалюзийного пылеуловителя соединена с центральной частью фильтра устройством для дополнительной очистки воздуха, выполненным в виде воздухоприемного устройства с разделительным конусом, жалюзи и переходной втулкой (см. рисунок).

Такое исполнение устройства с жалюзийным пылеуловителем позволяет снизить гидравлическое сопротивление из-за отсутствия потерь давления на закручивание потока воздуха и потерь кинетической энергии при вращательном движении воздуха в нисходящем и восходящем потоках, ликвидировать унос уловленных частиц восходящим потоком, а следовательно, сократить время на засыпку зернистого слоя и повысить эффективность в начальный период фильтрования, повысить стабильность работы первой ступени при очистке пылегазовоздушной смеси со значительным распределением пылевых частиц по размерам и повысить общую эффективность улавливания твердых частиц, что является новым техническим эффектом

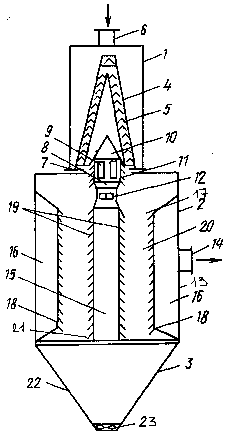

1 - жалюзийный пылеуловитель; 2 - фильтр; 3 - пылевыгрузочное

устройство; 4 - жалюзийная решетка; 5 - жалюзи; 6 - патрубок

ввода; 7 - щель; 8 - устройство для дополнительной очистки воздуха;

9 - воздухоприемное устройство; 10 - разделительный конус;

11 - жалюзи; 12 - переходная втулка; 13 - вертикальный

цилиндрический корпус; 14 - патрубок вывода очищенного воздуха;

15 - центральная часть фильтра; 16 - зазор; 17 - фильтрующий

элемент; 18, 19 - жалюзийные решетки; 20 - фильтрующий

зернистый материал; 21 - пластины решетки; 22 - конус;

23 - весовой дозатор.
