Результат выполнения научно-исследовательской работы.

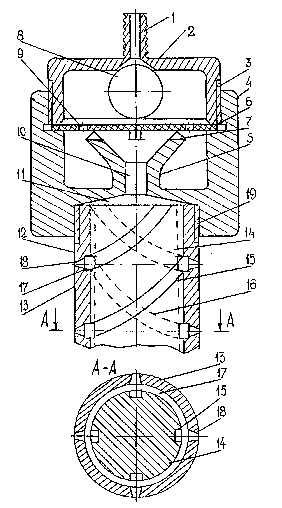

Инъектор подсоединяется к системе капельного орошения через штуцер 1 (см. рисунок), который выполнен соответственно с крышкой 2, имеющей резьбу 3 для соединения с корпусом 4 инъектора. В нижней части корпуса 4 предусмотрена тарельчатая опора-конфузор 5 для упруго-эластичной дозирующей мембраны 6. По периметру тарельчатой опоры-конфузора выполнены радиальные пазы 7. Во внутренней полости крышки 2 над упруго-эластичной дозирующей мембраной шаровой поплавок 8, а в мембране 6 предусмотрены перепускные отверстия 9. Верхняя часть внутренней полости крышки 2 под отверстием штуцера 1 выполнена конической. В тарельчатой опоре - конфузоре 5 имеется водовыпускное отверстие 10, которое сопряжено коническим диффузором 11 с почвозаглубителем 12 инъектора. Почвозаглубитель 12 инъектора разборный и состоит из наружной оболочки 13 и стержня 14. Стержень 14 имеет винтовые канавки правой 15 и левой 16 навивки. В местах пересечения винтовых канавок 15, 16 правой и левой навивки на внутренней полости оболочки 13 предусмотрены кольцевые канавки 17, которые соединены коническими отверстиями 18 с наружной поверхностью оболочки 13. Почвозаглубитель 12 инъектора соединен с корпусом 4 инъектора с помощью резьбы 19.

Инъектор работает следующим образом. Вода во внутреннюю полость инъектора подается из поливного трубопровода ( на схеме не показан) через штуцер 1 под крышку 2 и поплавковая камера начинает заполняться водой до положения всплытия поплавка 8, который перекрывает входное коническое отверстие штуцера 1 и подача воды прекращается. Из поплавковой камеры через перепускные отверстия 9 упруго- эластичной дозирующей мембраны 6 вода поступает во внутреннюю полость корпуса инъектора. После его заполнения вода через радиальные пазы 7 поступает в водовыпускное отверстие 10 и коническим диффузором 11 направляется в многозаходные винтовые канавки 15, 16 стержня 14. Так как винтовые канавки имеют левую и правую навивки, то в местах их пересечения встречаются потока воды, имеющие разную направленность, давление при этом повышается и в кольцевой канаве 17 образуется зона повышенного давления, которое выталкивает воду через конические отверстия 18 в почву. Так как конические отверстия 18 распределены равномерно по боковой поверхности оболочки, то будет происходить равномерное увлажнение корнеобитаемого слоя почвы, как по площади так и по глубине. По мере опорожнения поплавковой камеры, поплавок опускается, входное коническое отверстие штуцера открывается и происходит заполнение поплавковой камеры через штуцер 1. Таким образом, происходит равномерная подача воды в инъектор независимо от давления воды в поливном трубопроводе и обеспечивается равномерное увлажнение почвы по всей системе капельного орошения, что позволяет обеспечить повышение урожайности сельскохозяйственных культур.
