Результат выполнения научно-исследовательской работы.

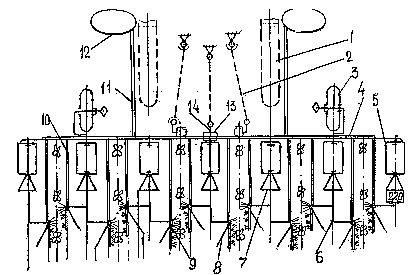

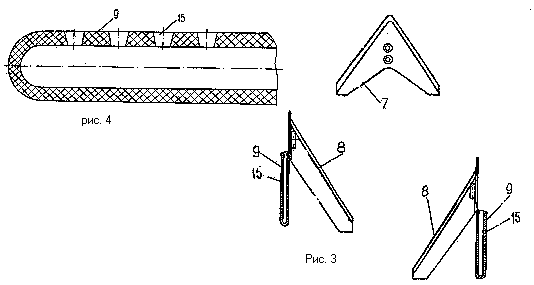

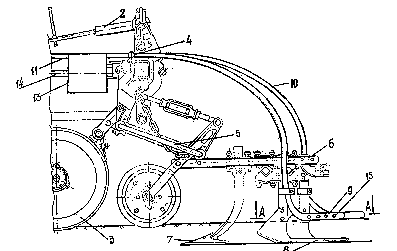

Агрегат для подкормки и внесения гербицидов в прикорневую зону растений включает трактор 1 (см. рисунки) с навесной системой 2, предназначенный для агрегатирования, опирающегося на опорно-приводные колеса 3 культиватора-растениепитателя 4,. у которого на параллелограммных подвесках 5 с помощью грядилей 6 установлены рабочие органы 7 и 8, предназначенные для рыхления почвы и подрезания сорняков. К стойкам односторонних плоскорежущих лап 8 закреплены шланги 9 для направленной подачи жидких удобрений или гербицидов в прикорневую часть растений. Для подвода удобрений или гербицидов предусмотрены шланги 10, которые соединены с магистральными шлангами 11, обеспечивающими подачу жидких растворов из емкости 12 к плунжерному насосу 13, имеющему привод от вала отбора мощности 14 трактора, на боковых лонжеронах которого закреплены емкости 12. Шланги 9 имеют калиброванные диффузорные отверстия 15 с углом конусности 30-45°, которые направлены в сторону рядка обрабатываемых растений.

Агрегат работает следующим образом. Перед началом работы емкости 12 заполняются водным раствором удобрений или гербицида, соответствующего требованиям агротехники и проверяется исправность всех агрегатов и механизмов. Рабочие органы устанавливаются на заданную ширину и глубину обработки междурядий, обеспечивая необходимую защитную зону. Шланги 9 закрепляются на стойке таким образом, чтобы калиброванные отверстия 15 .располагались в горизонтальной плоскости, а шланг опирался на поверхность обрабатываемой почвы. После проверки работы всех узлов и механизмов агрегат устанавливается на междурядье, включается вал отбора мощности трактора и агрегат начинает движение. При движении агрегата по полю растворы удобрений или гербицида из емкости 12 по трубопроводам 11 поступает к плунжерному насосу 13, который создает необходимое давление в сети шлангов 10. Рабочие органы 7, 8 производят рыхление почвы и подрезание сорняков в междурядьях, а распылители 15 подают раствор удобрений или гербицидов в прикорневую зону растений, обеспечивая при этом их подкормку или уничтожение сорняков. При обработке гербицидами разработанной конструкцией агрегата культурные растения подвергаются воздействию гербицидов незначительно, что предотвращает их угнетение и снижение урожайности. Калиброванные отверстия 15 распылителя 9 обеспечивают дозированную подачу раствора, коническая форма отверстий позволяет производить его мелкодисперсный распыл и предотвращает забивание отверстий почвой. Подкормка растений таким агрегатом снижает норму внесения удобрений, увеличивает эффективность их использования и повышает урожайность кукурузы и пропашных культур до 30%. Обработка гербицидами обеспечивает уничтожение сорняков до 100% без угнетения культурных растений и снижения урожайности.

Зарегистрировано в Федеральном институте промышленной собственности №2004129348/12(031883) от 05.10.2004 г.
