Результат выполнения научно-исследовательской работы.

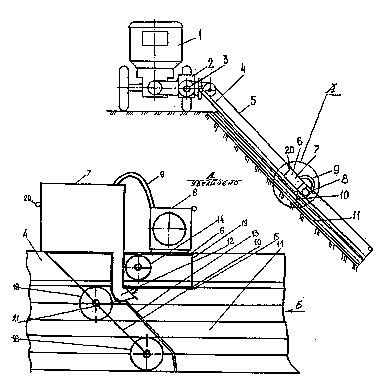

Агрегат для герметизации швов содержит базовую машину 1 (см. рисунок) с установленным на ней редуктором 2 привода лебедки и генератора 3. На шарнирный кронштейн лебедки смонтирована рама 4 , выполненная из уголковой неравнобокой стали. Управление рамой осуществляется с помощью троса 5 , который перемещает также устройство 6 для нанесения герметика, включающее напорный бак 7, компрессор 8, воздухопровод 9 и тележку 10, фиксируемую в ступенях 11 деформационного стыка. Напорный бак 7 сообщается с полостью деформационного стыка окнами 12, под которым установлен распределительный щит 13 для мастики, соответствующий форме и размерам деформационного стыка. Устройство для нанесения герметика 6 опирается на полки рамы 4 роликами 14 воспринимающим усилия от веса устройства 6 в нерабочем положении. В верхней части полость деформационного стыка ограничивается площадкой выравнивателем 15. Для привода компрессора 8 предусмотрен электродвигатель 16. Над опорными роликами 14 предусмотрен кожух 17. Тележка 10 зафиксирована на ступенях 11 деформационного стыка опорно-направляющими колесами 18. Компрессор 8 и электродвигатель 16 закреплены на коробчатом основании 19. Устройство 6 для нанесения герметика снабжено тяговыми кольцами 20, окна 12 оборудованы подпружиненным запорным клапаном 21.

Перед началом работы • напорный бак 7 заполняется мастикой следующего состава: лакХП-734, битум БН90/10, кубовой остаток колонны ректификации возвратной изопентал-изопреновой фракций при производстве изопренового каучука на основе изопренового олигомера; асбест хризотиловый; шлифовальная пыль. Рама 4 с помощью лебедки опускается и укладывается на деформационный шов, при этом устройство 6 фиксируется между ступенями 11 деформационного шва опорно-направляющими колесами 18. После фиксации устройство 6 перемещается по деформационному шву с помощью троса 6 в нижнюю часть шва и агрегат готов к работе.

Герметизация шва производится следующим образом. Включается в работу электродвигатель 16 и компрессор 8 через воздухопровод 9 создает в напорном баке 7 повышенное давление, которое обеспечивает подачу герметизирующей мастики через окна 12 в полость герметизирующего стыка, которая ограничена снизу ступенчатыми кромками 11 деформационного стыка, спереди распределительным щитом 13, а сверху площадкой - разравнивателем 15. По мере заполнения деформационного стыка устройство 6 для нанесения герметика перемещается за счет усилия, создаваемого на тросе 5 лебедкой, установленной на базовой машине 1. Как только устройство 6 достигает верхней кромки деформационного стыка компрессор выключается и подача мастики прекращается. Так как клапаны 21 под воздействием пружин сжатия перекрывают выходные отверстия окон, рама 4 приподнимается вместе с устройством 6. При этом устройство 6 опирается на колеса 14. Агрегат перемещается к следующему стыку, рама 4 опускается, опорно-направляющие колеса 18 фиксируют устройство 6 вдоль оси деформационного стыка. После проверки точности фиксации выключается компрессор 8 и перемещение устройства и перемещение устройства и герметизация стыка повторяется.

Зарегистрировано в Федеральном институте промышленной собственности.№ 2004129381 от 05.10.2004 г. Положительное решение на изобретение по существу от 08.12.2004 г.

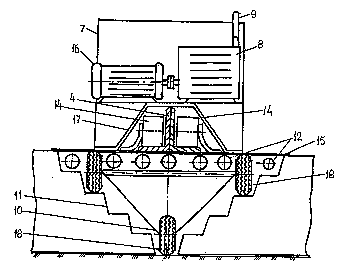

Рис. 2
