Результат выполнения научно-исследовательской работы.

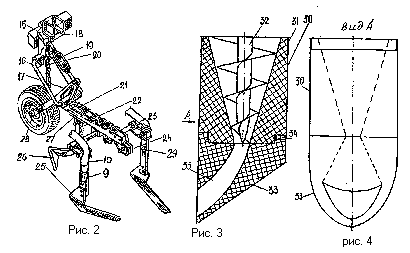

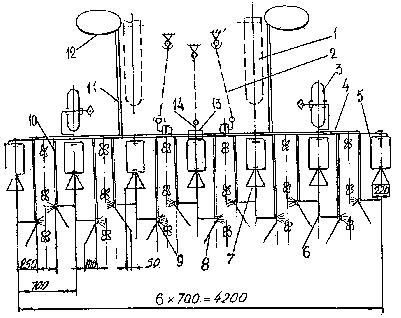

Агрегат для внесения жидких удобрений и гербицидов в прикорневую зону посевов кукурузы и пропашных культур включает трактор 1 ( см. рисунки) с навесной системой 2, предназначенной для агрегатирования опирающегося на опорно-приводные колеса 3 культиватора-растениепитателя 4, у которого на параллелограмных подвесках 5 с помощью грядилей установлены рабочие органы 7 и 8, предназначенные для рыхления почвы и подрезания сорняков. На стойках односторонних плоскорежущих лап 8 закреплены распылители 9 для направленной подачи гербицида в прикорневую часть растения. Для подвода гербицида к распылителям предусмотрены подводящие шланги 10, которые соединены с магистральными шлангами 11, обеспечивающими подачу гербицида из емкостей 12 к плунжерному насосу 13, имеющему привод от вала отбора мощности 14 трактора. Емкости 12 закреплены на боковых лонжеронах трактора 1. Параллелограммные навески 5 с помощью кронштейнов 15 соединены нижними звеньями 16 с планками 17, а скобами 18 с рамой агрегата. Верхнее звено параллелограммной навески имеет стяжную гайку 19. Параллелограммная навеска имеет транспортную цепь 20. Для крепления рабочих органов предусмотрены накладки с держателями 21, и накладки с призмами 22. Накладки с призмами 22 крепят стержень 23 с боковым держателем. Для крепления дополнительных рабочих органов предусмотрен держатель задний 24. Рыхление почвы и подрезание сорняков обеспечивается односторонними плоскорежущими лапами 25 и стрельчатыми лапами 26. Рабочие органы закреплены к планке грядиля 27, соединенной с параллелограммной навеской. Заданная глубина обработки обеспечивается опорным колесом 28. Распылитель 9 закреплен к стойке односторонней плоскорежущий лапы с помощью болтов 29. Распылитель 9 для направленной подачи гербицида в прикорневую частью растений выполнен разъемным и состоит из корпуса 30 с резьбой 31 для подсоединения к штуцеру шланга 10 и имеет коническое отверстие, в котором установлен конический направляющий шнек 32 с заостренным стержнем. К нижней части корпуса 30 крепится форсунка 33 с помощью резьбы 34. В форсунке 33 выполнен параболический канал 35, расширяющийся к выходному отверстию.

Агрегат работает следующим образом. Перед началом работы емкости 12 заполняются водным раствором гербицида или удобрений, соответствующего требованиям агротехники и проверяется исправность всех агрегатов и механизмов. Рабочие органы устанавливаются на заданную обработку междурядий (для нашего примера 70см) устанавливаются таким образом, чтобы жидкость опрыскивала только прикорневую полосу рядка растений. После проверки работы всех узлов и механизмов агрегат устанавливается на междурядье, включается вал отбора мощности трактора и агрегат начинает движение. При движении агрегата по полю гербициды или удобрения из емкостей 12 по трубопроводам 11 поступают к плунжерному насосу 13, который создает необходимое давление в сети шлангов 10. Рабочие органы 7, 8 производят рыхление почвы в междурядьях и подрезание сорняков, а распылители 9 подают гербициды или удобрения в прикорневую зону растений и обеспечивают обработку полосы почвы в прикорневой зоне растений и уничтожения сорняков. При такой обработке культурные растения подвергаются воздействию гербицидов незначительно, что предотвращает их угнетение и снижение урожайности. Распылитель 9 работает следующим образом. Гербицид по шлангу 10 под давлением, создаваемым насосом 13 поступает в коническое отверстие корпуса 30 и перемещается по виткам конического шнека 32, приобретая вращательное движение. Так как диаметр конического отверстия корпуса уменьшается, то согласно уравнению расходаq=wvскорость движения v жидкости увеличивается. Таким образом, вращающийся поток жидкости с большой скоростью выбрасывается в параболический канал 35, где он смешивается с воздухом, образует туман и наносится полосой на ^: прикорневую поверхность почвы вдоль рядка растений.

Такая обработка гербицидами обеспечивает уничтожение до 100% сорняков без угнетения культурных растений и снижения урожайности.

Зарегистрировано в Федеральном институте промышленной собственности. № 2004128285/12 (030666) от 22.09.2004 г. Положительное решение экспертизы заявки по существу.
