Результат выполнения научно-исследовательской работы.

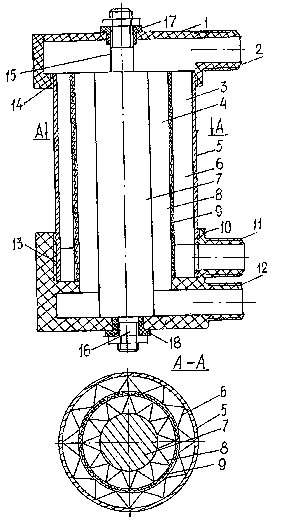

Устройство для электрохимической активации воды и водных растворов состоит из коллекторной головки 1 (см. рисунок) с подводящим патрубком 2, который обеспечивает подачу воды в катодную 3 и анодную 4 камеры. Катодная камера 3 представляет собой металлическую трубу 5, в которую установлен каркас 6 из профилированного металла, позволяющего увеличить площадь контакта отрицательного электрода с протекающим потоком воды. Анод состоит из металлического стержня 7, охваченного профилированным металлическим каркасом 8. Между катодом и анодом предусмотрена полупроницаемая диафрагма 9. В коллекторной головке 10 выполнены патрубок 11 для отвода воды с отрицательным потенциалом (католит) и патрубок 12 для отвода воды с положительным потенциалом (анолит). Коллекторные головки 1 и 10 крепятся на металлической трубе 5 с помощью резьбы 13 и 14. Стержень 7 анода имеет резьбовые наконечники 15, 16 для крепления в коллекторных головках 1 и 10. Уплотнение резьбовых наконечников производится уплотнительными втулками 17, 18.

Устройство работает следующим образом. Вода или водный раствор по подводящему патрубку 2 подается в коллекторную головку 1 и распределяется по кольцевому каналу поступает в катодную 3 и анодную 4 камеры устройства. На каркас 6 катода подается ток с отрицательным потенциалом, а на каркас 8 с положительным потенциалом. При протекании потока на него воздействует напряжение электрического тока и происходит электролиз воды. В катодной камере 3 вода приобретает отрицательный потенциал(католит) с рН 7,0-12,0 и ОВП в пределах 600-1000 МВ, а в анодной камере 4 положительный потенциал с рН 4,5-6,0 и ОВП в пределах 500-900 МВ. При подходе к патрубку 11 вода с отрицательным потенциалом поступает в соответствующую систему для использования католита, а при подходе к патрубку 12 соответственно поступает вода с положительным потенциалом и используется по назначению.

Зарегистрировано в Федеральном институте промышленной собственности. № 2004111325/15 (012103) от 13.04.2004 г. Решение о выдаче патента на изобретение от 11.01.2005 г.
