Результат выполнения научно-исследовательской работы.

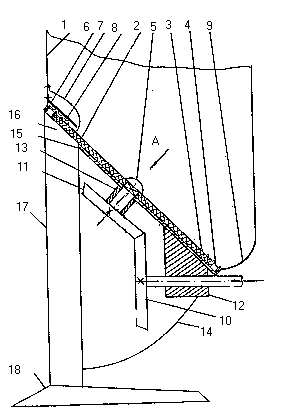

Высевающий аппарат включает семенной ящик 1 (см. рисунки), в нижней части которого размещен под углом 40-50° к горизонту приводной ячеистый диск 2, имеющий на периферийной части кольцевые выступы 3 шириной 1,5-2,0 мм и высотой равной 0,6-0,7 толщины семени, между которыми группами размещены ячейки 4. Количество ячеек в группе равно числу семян, высеваемых в гнездо, а расстояние между группами пропорционально принятому шагу посева (расстоянию между гнездами). Ячеистый диск 2 зафиксирован болтом .5. В верхней части диска 2 к боковой стенке семенного ящика 1 прикреплен отражатель 6, выполненный в виде эластичного фартука, защищенного от слоя семян в семенном ящике кожухом 7. Отражатель 6 имеет в зоне ячеек 4 эластичные выступы-выталкиватели 8. Боковые стенки семенного ящика 1 в зоне сопряжения с высевающим диском выполнены параболическими 9. Привод высевающего диска 2 производится через пару конических шестерен 10, 11, валы которых установлены в подшипниках скольжения 12,13. Привод высевающего диска 2 закрыт кожухом 14. В рабочей зоне высевающий диск 2 опирается на поддон 15, который в верхней части имеет высевающее окно 16, расположенное над семяпроводом 17 сошника 18.

Высевающий аппарат работает следующим образом. На поддон 15 устанавливается высевающий диск 2, толщина которого и размеры ячеек соответствуют размерам и форме семени высеваемой культуры. Высевающий диск фиксируется на приводном валу болтом 5. На поддон устанавливается семенной ящик 1 с эластичным фартуком 6 и кожухом 7. Число групп ячеек 4 на высевающем диске должно соответствовать принятой схеме посева. На приводе высевающего аппарата устанавливается необходимое передаточное отношение. Семенной ящик 1 заполняется проросшими (или не проросшими) семенами и сеялка выезжает в поле. При движении по полю высевающий диск 2 вращается через приводные шестерни 10, 11, при этом кольцевые выступы 3 ориентируют семена над ячейками 4, что обеспечивает их заполнение. При движении ячеек 4 вверх по наклонной плоскости семена, находящиеся вне ячеек скользят вниз и в ячейках остается по одному семени, чему способствует эластичный фартук 6. Этот фартук 6 так же предотвращает выпадение семян из ячеек 4 при толчках сеялки на неровностях. При подходе ячеек 4 к высевающему окну 16 на семена воздействуют эластичные выступы - выталкиватели 8 и семена направляются по семяпроводу 17 в борозду, выполненную сошником 18. Параболические стенки 9, способствуют ориентации семян к ячейкам положением длина -ширина, что значительно улучшает возможность заполнение ячеек одним семенем.

Использование данного высевающего аппарата позволяет производить посев проросшими семенами и в результате получать продукцию на 10-12 дней раньше, чем при посеве не проросшими семенами.

Зарегистрировано в Федеральном институте промышленной собственности. № 2004135620/12 (038742). Положительный результат формальной экспертизы.

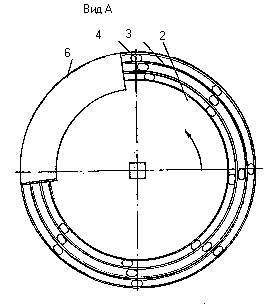

Рис. 2
