Результат выполнения научно-исследовательской работы.

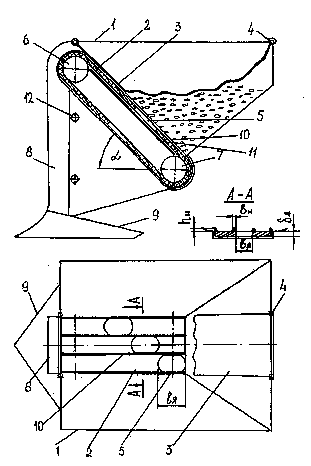

Высевающий аппарат включает семенной ящик 1 (см. рисунок), в боковой стенке которого смонтирован высевающий транспортер 2, выполненный из транспортерной ленты. Над высевающем транспортером размещен фартук 3, шириной равной ширине высевающего транспортера и длиной равной длине семенного ящика до его дна. Фартук 3 закреплен к стенкам семенного ящика с помощью шарниров 4. На высевающем транспортере выполнены ячейки 5, конфигурация которых соответствует форме и размерам семян высеваемой культуры. Высевающий транспортер 2 - сменный, смонтированный на приводном 6 и натяжном 7 барабанах. Высевающий аппарат закреплен к задней стенке сошника 8, нижняя часть которого представляет собой стрельчатую плоскорежущую лапу 9. Ячейки 5 размещены на высевающем транспортере 2 в шахматном порядке и разделены между собой активными направляющими 10, выполненными в виде выступов над транспортерной лентой. Транспортерная лента в верхней части в зоне семенного ящика опирается на поддон 11. Сошник с высевающим аппаратом крепятся к раме сеялки с помощью параллелограммной навески, для этого в корпусе сошника 8 предусмотрены монтажные отверстия 12.

Высевающий аппарат работает следующим образом. На барабаны 6, 7 надевается высевающий' транспортер 2, толщина ленты которого соответствует толщине семени высеваемой культуры. На приводе барабана 6 устанавливаются соответствующие передаточные отношения, обеспечивающие заданный шаг посева (расстояние между гнездами высеваемой культуры в ряду). Форма и размеры ячеек на высевающем транспортере должны соответствовать форме и размерам семян высеваемой культуры после их замачивания и проращивания. Эластичная лента 3 снимается с передних шарниров 4 и семенной ящик 1 заполняется набухшими и проросшими семенами соответствующей культуры. Начинают посев. При движении сеялки по полю, стрельчатая плоскорежущая лапа 9 производит предпосевное рыхление почвы, и подрезание сорняков, а также выполняет борозду в почве для укладки семян. Привод на приводной барабан 6 осуществляется от прикатывающего колеса (на чертеже не показано). При вращении приводного барабана лента высевающего транспортера 2 перемещается под слоем семян, активные направляющие 10 ориентируют семена над ячейками. При расположении семени большой осью над ячейкой, семя западает в ячейку, лишние семена скатываются вниз из-за низкого коэффициента трения набухших и проросших семян и наклона высевающего транспортера. Запавшие в ячейки семена удерживаются в них фартуком 3. На приводном барабане 6 ячейки деформируются и выталкивают семена в сошники 8. Применение наклонного высевающего транспортера 2 и фартука 3 предотвращает травмирование семян при высеве, а посев набухшими и проросшими семенами позволяет получить продукцию плодов бахчевых культур на две недели раньше.

Зарегистрировано в Федеральном институте промышленной собственности № 2004133593/12(036533) от 17.11.2004 г.
