Результат выполнения научно-исследовательской работы.

Разработка относится к технике вентиляции и кондиционирования воздуха, в частности к устройствам для тепловлажностной обработки воздуха.

Недостатком известного устройства в прототипе является невозможность обеспечения оптимальных гидродинамических условий взаимодействия, обеспечивающих полный контакт воздуха и воды в пределах рабочего пространства камеры орошения, в частности, в нижней ее части, что приводит к снижению эффективности тепловлажностной обработки воздуха.

Задачей предлагаемой работы является повышение эффективности тепловлажностной обработки воздуха. Поставленная задача решается тем, что в устройстве для тепловлажностной обработки воздуха, содержащем форсуночную камеру орошения с поддоном, входной и выходной воздушные патрубки с пластинчатыми сепараторами и трубные стояки с распылителями, форсуночная камера орошения содержит плоскопараллельную насадку, установленную в нижней части ее рабочего пространства, при этом высота насадки составляет 0,3-0,33 высоты рабочего пространства камеры орошения. Использование плоскопараллельной насадки, размещаемой в нижней части рабочего пространства камеры орошения, позволяет сохранить оптимальные условия взаимодействия воздуха и воды, обеспечивая полный контакт сред за счет равномерного распределения воды по поверхности пластин. В то же время это способствует снижению аэродинамического сопротивления потоку обрабатываемого воздуха, проходящему в нижней части камеры орошения. В конечном итоге достигается поддержание оптимальных гидродинамических условий взаимодействия контактирующих сред в нижней части камеры орошения, что является новым техническим свойством.

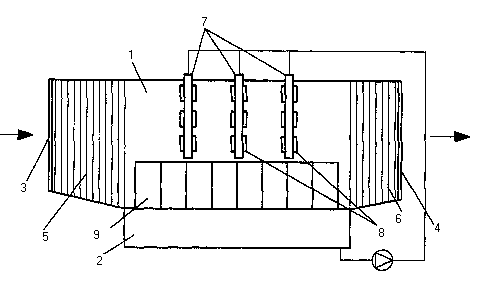

Устройство содержит корпус 1 (см. рисунок) с поддоном 2, заполненным рабочей жидкостью, входной 3 и выходной 4 воздушные патрубки с расположенными в них входным 5 и выходным 6 пластинчатыми сепараторами. Внутри корпуса 1 размещены трубные стояки 7 с распылителями 8. В нижней части корпуса расположена плоскопараллельная насадка 9, высота которой п=0,33 от высоты Н рабочего пространства камеры. Плоскопараллельная насадка 9 представляет собой плоские пластины, уложенные параллельно между собой в пакет. В качестве материала пластин использовались плоские листы алюминия толщиной1,0мм.
