Результат выполнения научно-исследовательской работы.

Разработка относится к строительству, а именно к опорным узлам соединения строительных конструкций, например балок, ферм, пространственных блоков покрытия к колоннам или колонн к фундаментам.

Известен опорный узел соединения несущих элементов здания, включающий ячейку на горизонтальном несущем элементе, и, по крайней мере, один шип, прикрепленный на вертикальном несущем элементе и установленный в ячейке. Недостатком известного соединения является невозможность восприятия знакопеременных нагрузок, в частности, вертикальных, т. к. отсутствует фиксация положения шипа. Задачей является повышение его сейсмоустойчивости за счет повышения силы сцепления шипа и ячейки.

Сущность разработки заключается в том что в опорном узле соединения несущих элементов (см. рисунки) здания, включающем ячейку на горизонтальном несущем элементе и, по крайней мере, один шип, прикрепленный на вертикальном несущем элементе и установленный в ячейке. Шип установлен с возможностью взаимодействия части поверхности с частью поверхности ячейки и выполнен в виде гибкой пластины, нижний конец которой прикреплен на вертикальном несущем элементе с зазором не менее толщины пластины, а ячейка выполнена в виде вертикального паза с шириной пластины и внутренним профилем, имеющим цилиндрический участок для копирного взаимодействия с концом пластины больше длины внутреннего профиля паза. Шип выполнен в виде гибкой пластины, что обеспечивает ее изгиб по внутреннему профилю ячейки от взаимодействия силы тяжести верхнего горизонтального несущего элемента. Нижний конец пластины прикреплен на вертикальном несущем элементе с зазором для захода в него свободного конца пластины при изгибе под действием силы тяжести верхнего горизонтального несущего элемента. Высота зазора должна быть не менее толщины пластины для свободного прохода конца изогнутой пластины в этот зазор с образованием «мертвой петли», препятствующей выходу пластины из ячейки при любых знакопеременных нагрузках. Ячейка выполнена в виде вертикального паза с внутренним профилем, имеющим цилиндрический участок для обеспечения точного попадания свободного конца пластины в зазор. Высота пластины должна быть больше длины внутреннего профиля паза для захода конца пластины в зазор с образованием «мертвой петли». Образование пластиной петли без захода в зазор может привести к выпрямлению изогнутой пластины под действием значительных вертикальных нагрузок и разъединению элементов соединения при значительных действующих вверх (отрывных) сил.

Таким образом, отличительные признаки предлагаемого опорного узла обеспечивают достижение нового технического эффекта: повышение силы сцепления шипа и ячейки за счет образования гибкой пластиной во внутренней полости ячейки «мертвой петли», препятствующей выходу пластины из ячейки при действии как вертикальных, так и горизонтальных нагрузок.

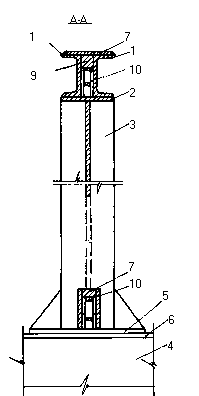

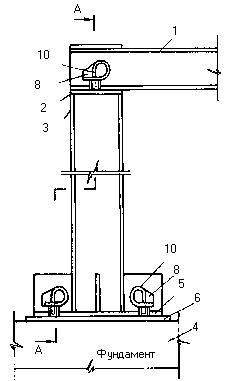

1 - швеллер ригеля рамы; 2, 5, 6 - опорная плита; 3 - колонна; 4 - фундамент;

7 - деталь; 8 - ячейка детали; 9 - цилиндрический участок профиля ячейки;

10 - шип.
