Результат выполнения научно-исследовательской работы.

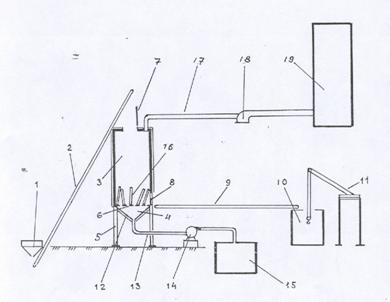

Установка рекуперации кровельных отходов (см. рисунок) состоит из приемного бункера 1 для приема кровельных отходов; конвейера 2, подающего кровельные отходы; нагревательного устройства 3, состоящего из металлического кожуха с бункерообразным днищем 4, установленного на металлические опоры 5. Внутри нагревательного устройства установлена металлическая решетка 6. Сверху имеется загрузочный люк 7, сбоку разгрузочный люк 8. Для выгрузки основы из нагревательного устройства рулонных материалов служит конвейер 9, который подает ее в емкость 10 для хранения. Погрузка основы в автотранспорт осуществляется погрузочным механизмом 11. С наружной стороны нагревательное устройство имеет теплоизоляционный слой 12. От днища нагревательного устройства смонтированы трубопровод 13 и битумный насос 14, которым расплавленная битумная мастика перекачивается в битумохранилище 15. Образующийся при нагревании кровельных отходов 16 газ, содержащий вредные загрязняющие вещества, через патрубок 20 по трубопроводу 17 с помощью дымососа 18 подается на установку очистки газа 19.

Рекуперация кровельных отходов осуществляется следующим образом. Нарезанные на объекте кровельные плиты размером до 1000 х 1000 мм доставляются автосамосвалами на установку рекуперации и выгружаются в приемный бункер 1. Из бункера кровельные плиты 16 конвейером 2 подаются через загрузочный люк 7 в нагревательное устройство 3. После загрузки этого устройства, закрывается загрузочный люк и включается в работу нагревательный элемент. За счет этого в нагревательном устройстве поднимается температура (до 300єС) и происходит расплавление битумной мастики в кровельных плитах. Расплавленная битумная мастика накапливается на днище 4 и по трубопроводу 13 битумным насосом 14 перекачивается в битумохранилище 15. Оставшаяся на решетке 6 основа рулонных кровельных материалов (картон, стеклоткань, стеклохолст, полиэстр) через разгрузочный люк 8 по конвейеру 9 направляется в емкость 10 для складирования. Образующийся при нагревании кровельных плит в нагревательном устройстве газ, содержащий вредные загрязняющие вещества, через патрубок 20 по трубопроводу 17 дымососом 18 подается на установку очистки газов 19.

Установка рекуперации кровельных отходов

Подана заявка на получение патента РФ.

Получен диплом лауреата всероссийской научно-промышленной выставки «Промэкспо-2003» в г. Нижний Новгород.
